ОСОБЕННОСТИ:
• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна

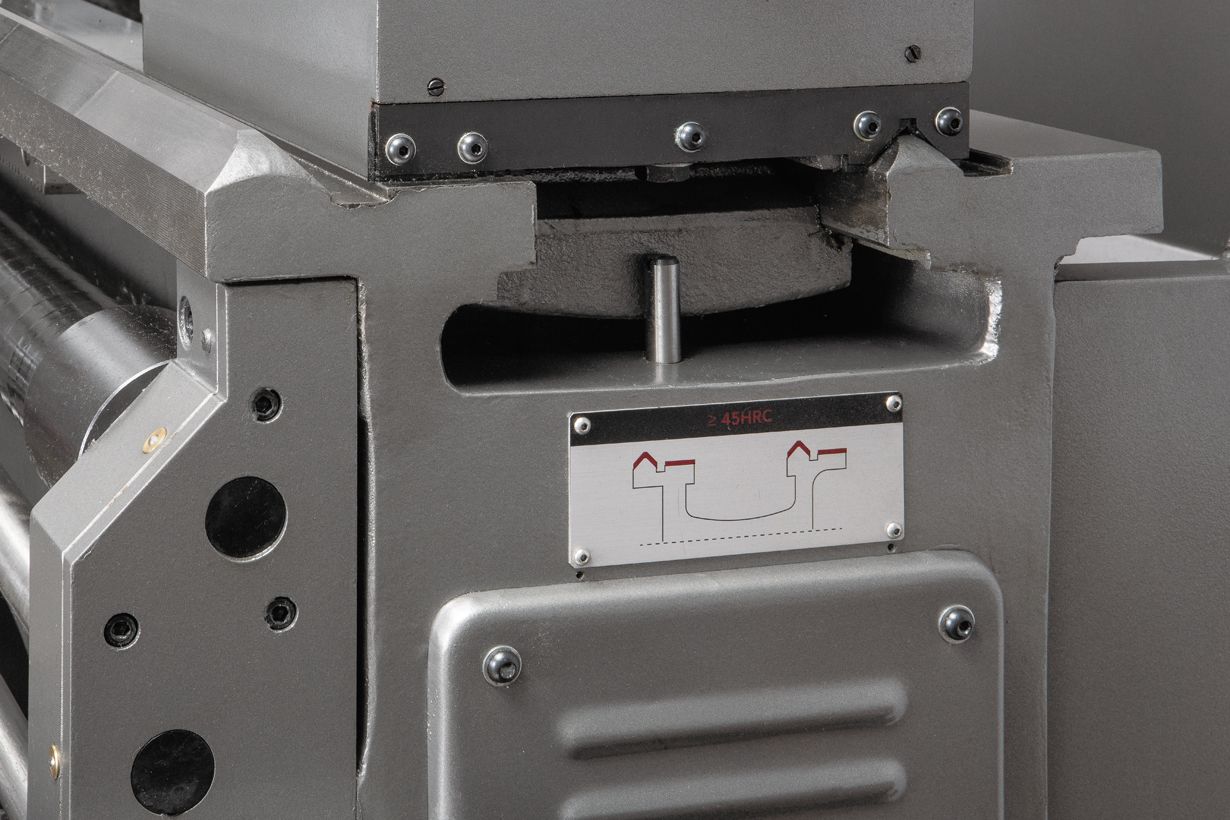

• Закаленные и отшлифованные направляющие станины

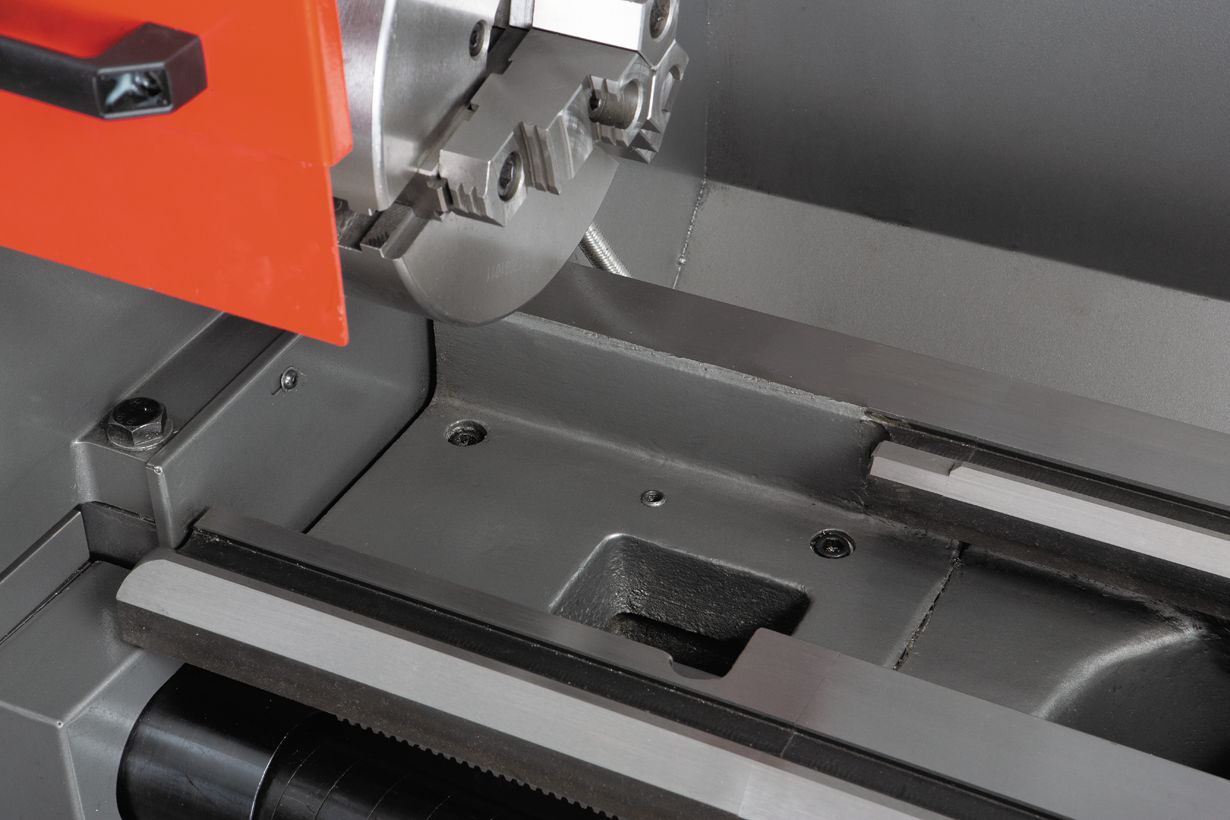

• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

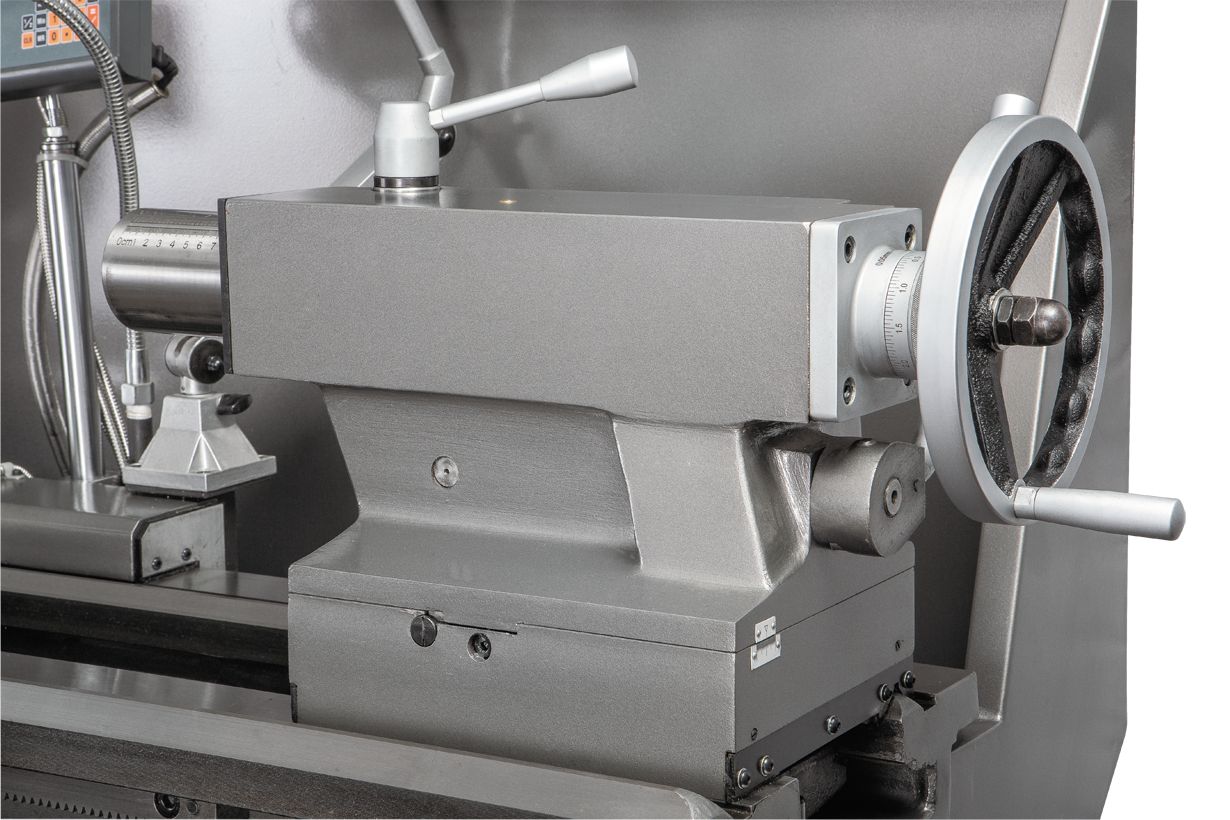

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

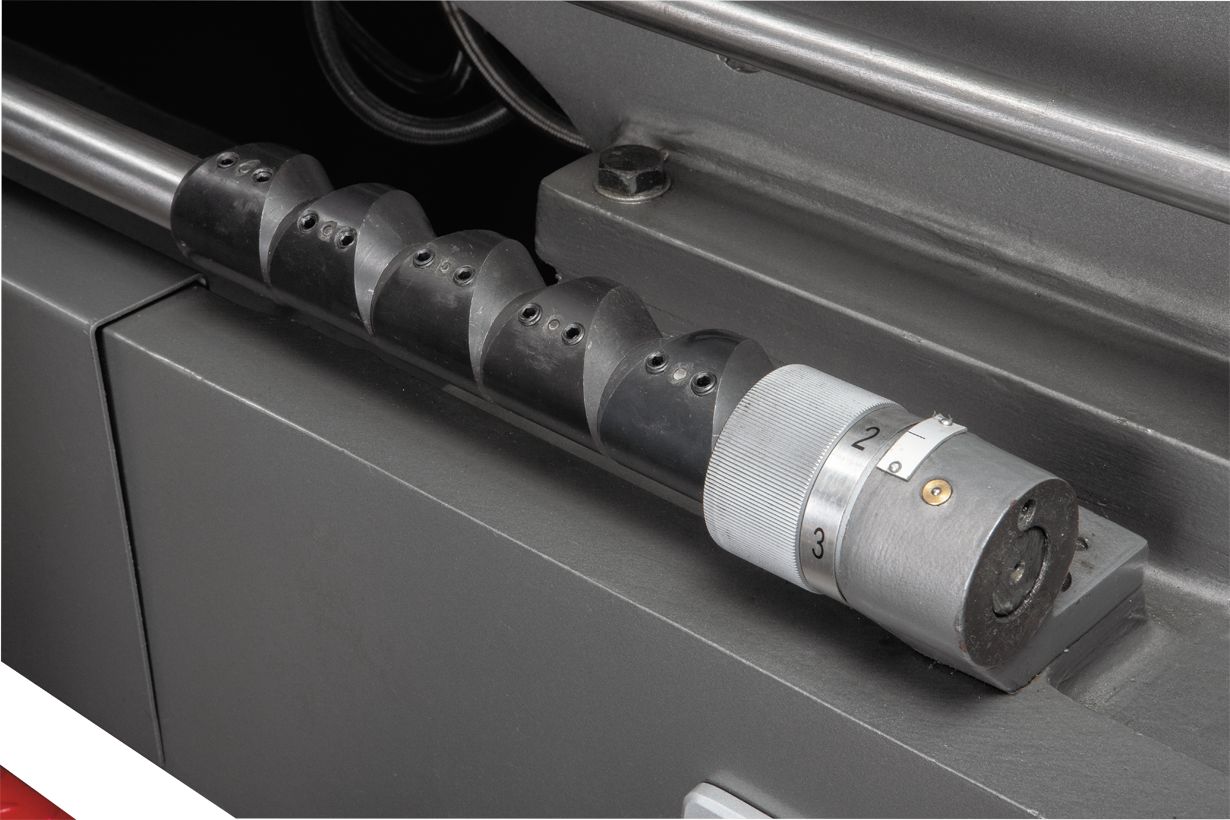

• Пятипозиционный управляющий вал с кулачками
• Ускоренное продольное перемещение суппорта (RFS)
• Современный аналог 1К62

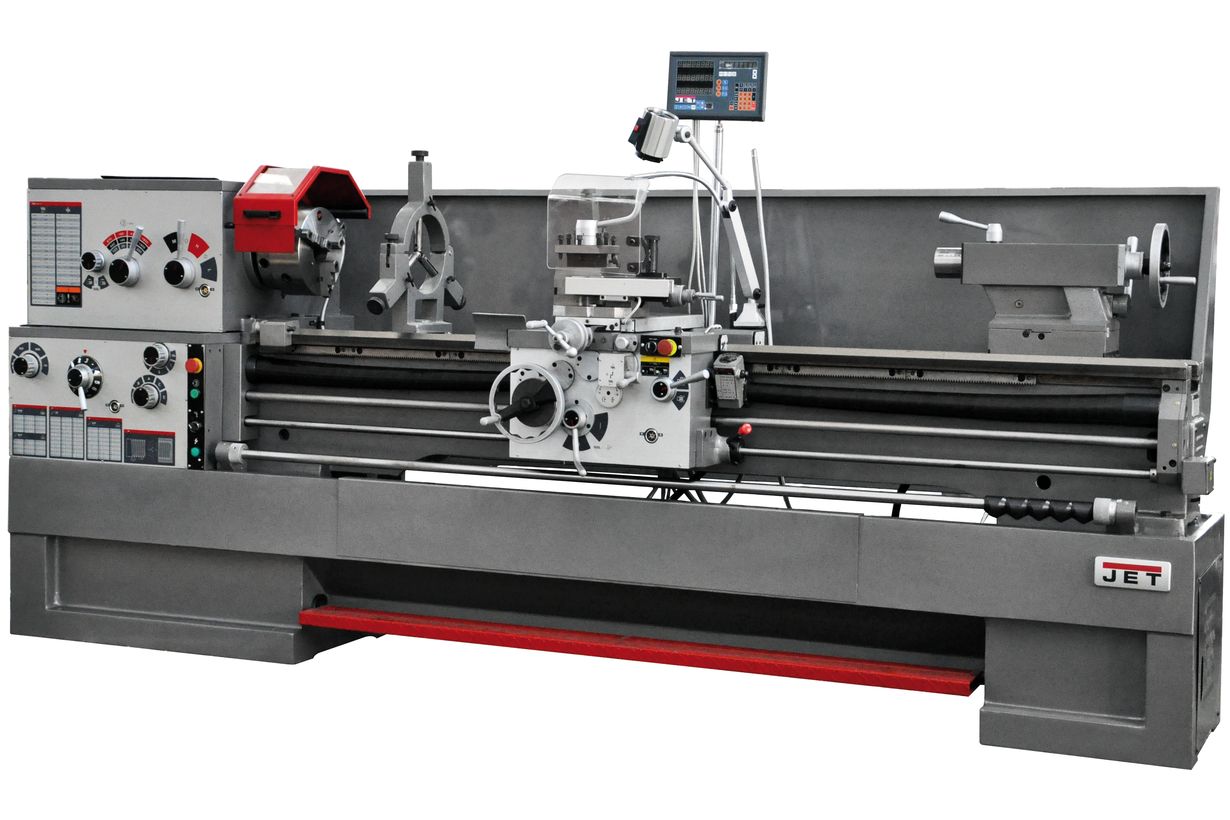

Скоростной станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap.
В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

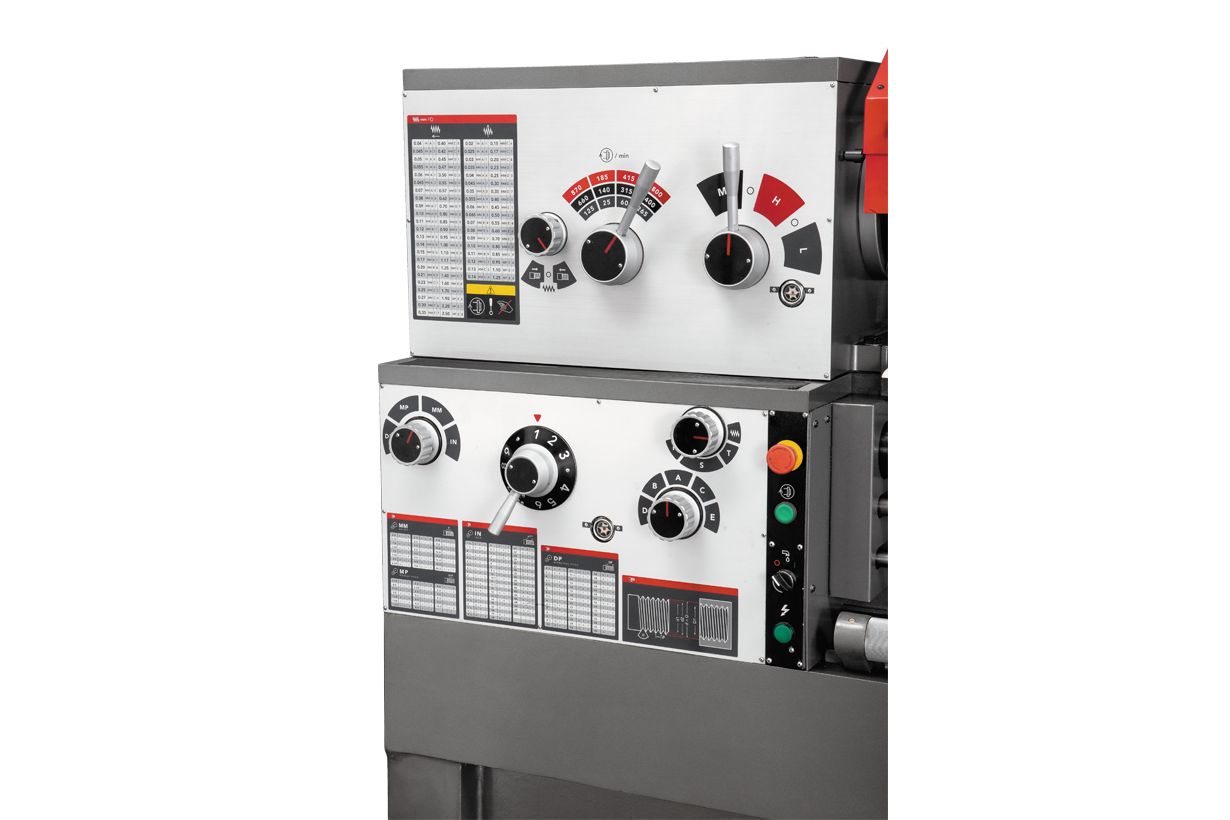

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.
• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Ускоренное продольное перемещение суппорта (RFS)
• Современный аналог 1К62
Скоростной станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap.
В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.
Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.
Бренд:
JET
Напряжение:
400 В
Диаметр обработки над станиной:
460 мм
Диаметр обточки над поперечным суппортом:
280 мм
Расстояние между центрами:
1500 мм
Диаметр обточки над съемным мостиком, gap:
690 мм
Длина съемного мостика:
310 мм
Ширина станина:
335 мм
Ход поперечного суппорта:
300 мм
Ход верхнего продольного суппорта:
130 мм
Диапазон оборотов шпинделя:
25 - 1800 об/мин
Количество скоростей шпинделя:
12
Внутренний конус шпинделя:
МК-7
Передний конец шпинделя:
D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя:
80 мм
Диапазон продольной подачи:
0,06–1,7 мм/об
Количество продольных подач:
46
Диапазон поперечной подачи:
0,03–0,85 мм/об
Количество поперечных подач:
36
Диапазон метрической резьбы:
0,5 - 20 мм
Количество метрических резьб:
24
Диапазон дюймовой резьбы, TPI:
1-5/8 - 72
Количество дюймовых резьб:
61
Диапазон модульной резьбы, MP:
0,25 - 10
Количество модульных резьб:
20
Диапазон питчевой резьбы, DP:
3-1/4 - 96
Количество питчевых резьб:
45
Шаг продольного ходового винта, мм:
6 мм
Макс. размер инструмента, мм:
25 x 25 мм
Ускоренное перемещение продольного суппорта (каретки):
4 м/мин
Внутренний конус пиноли задней бабки:
МК-5

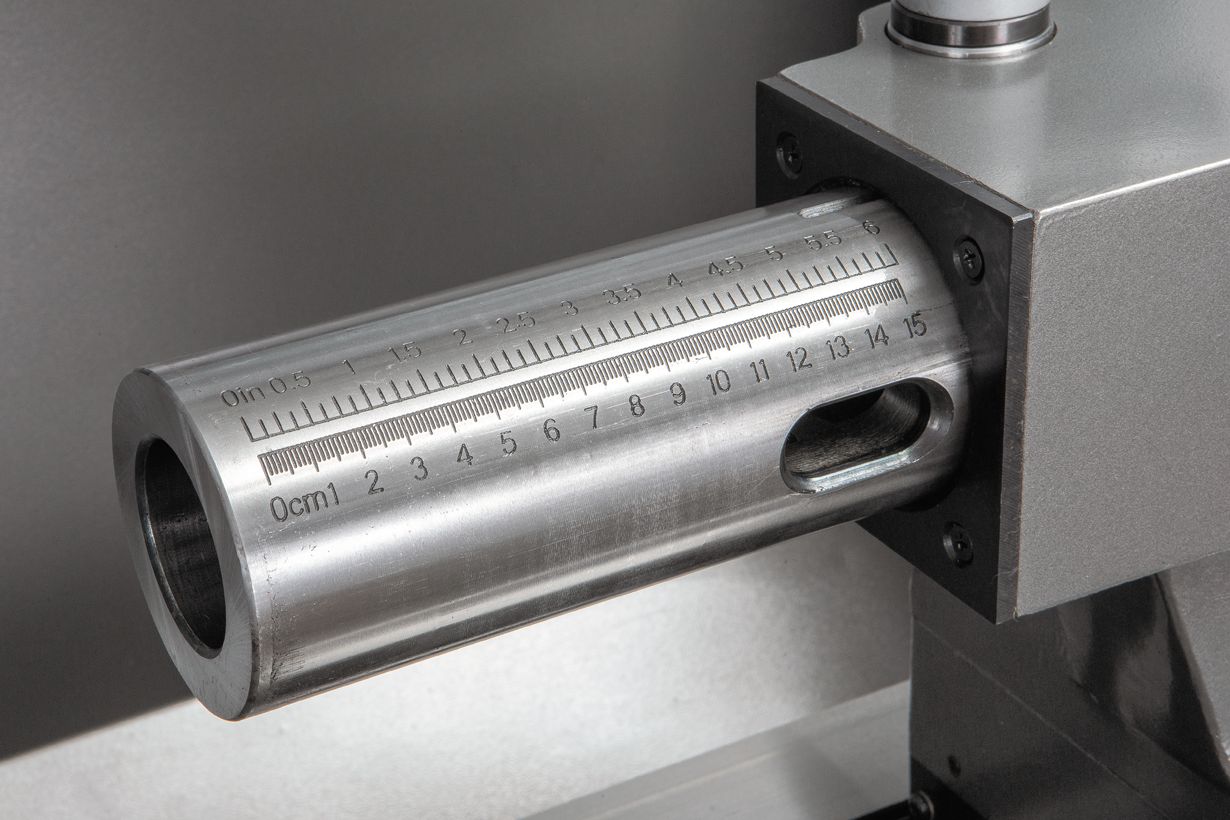

Ход пиноли задней бабки:
150 мм
Наружный диаметр пиноли задней бабки:
75 мм
Диапазон неподвижного люнета:
12 - 178 мм
Диапазон подвижного люнета:
15 - 90 мм
Объем бака СОЖ:
15 л
Объём масла (ориентировочно):
16 л
Параметры питающей сети:
3~ 400 В, 50 Гц
Мощность главного двигателя:
5,5 кВт
Мощность насоса СОЖ:
0,09 кВт
Мощность двигателя быстрой подачи:
0,5 кВт
Общая потребляемая мощность станка:
7 кВт
Устройство защиты потребителя:
25 А
Страна производителя:
Китай
Длина:
2830 мм
Ширина:
1050 мм
Высота:
1370 мм
Масса:
2832 кг
Длина в упаковке:
300 см
Ширина в упаковке:
113 см
Высота в упаковке:
168 см
Масса в упаковке:
2940 кг
3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø300 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Невращающийся упорный центр МК-5
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Ускоренное перемещение продольного суппорта
Поддон для сбора стружки
Задняя защитная стенка

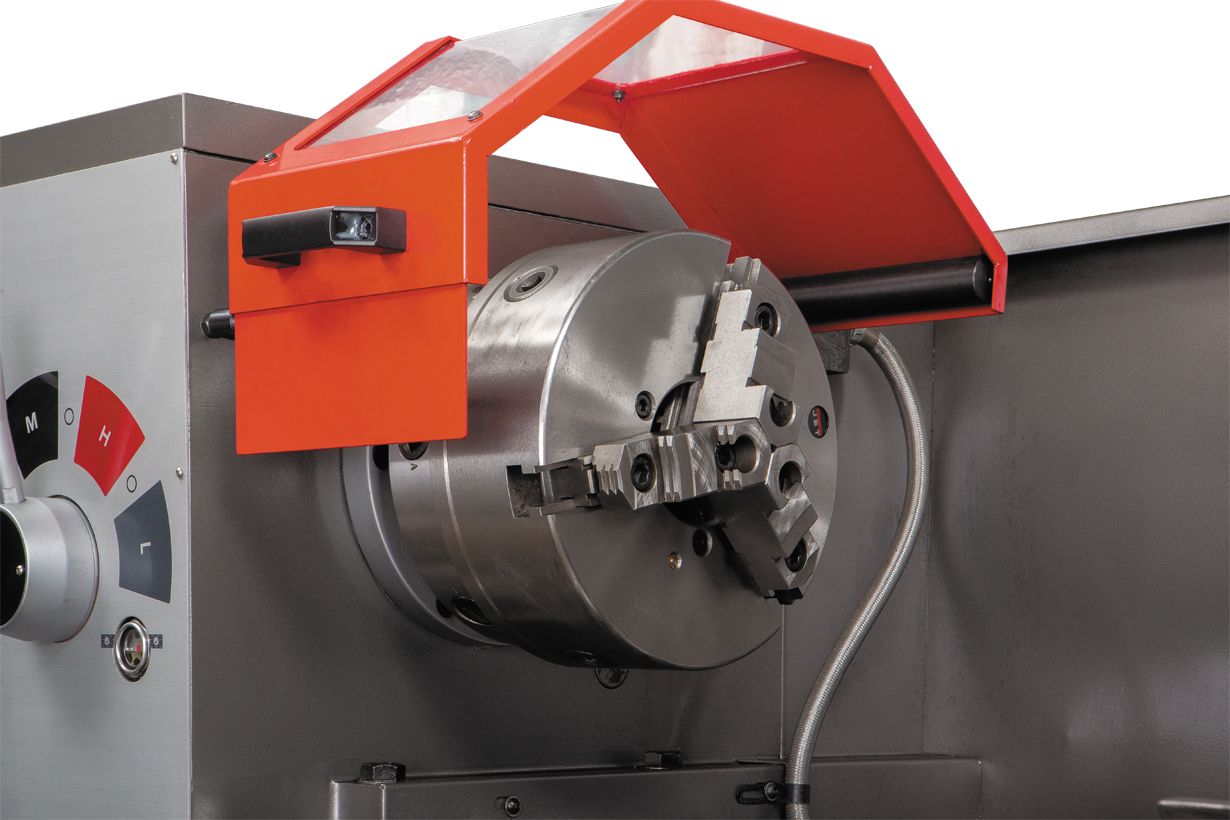

Защитный экран патрона с концевым выключателем
Защита резцедержателя

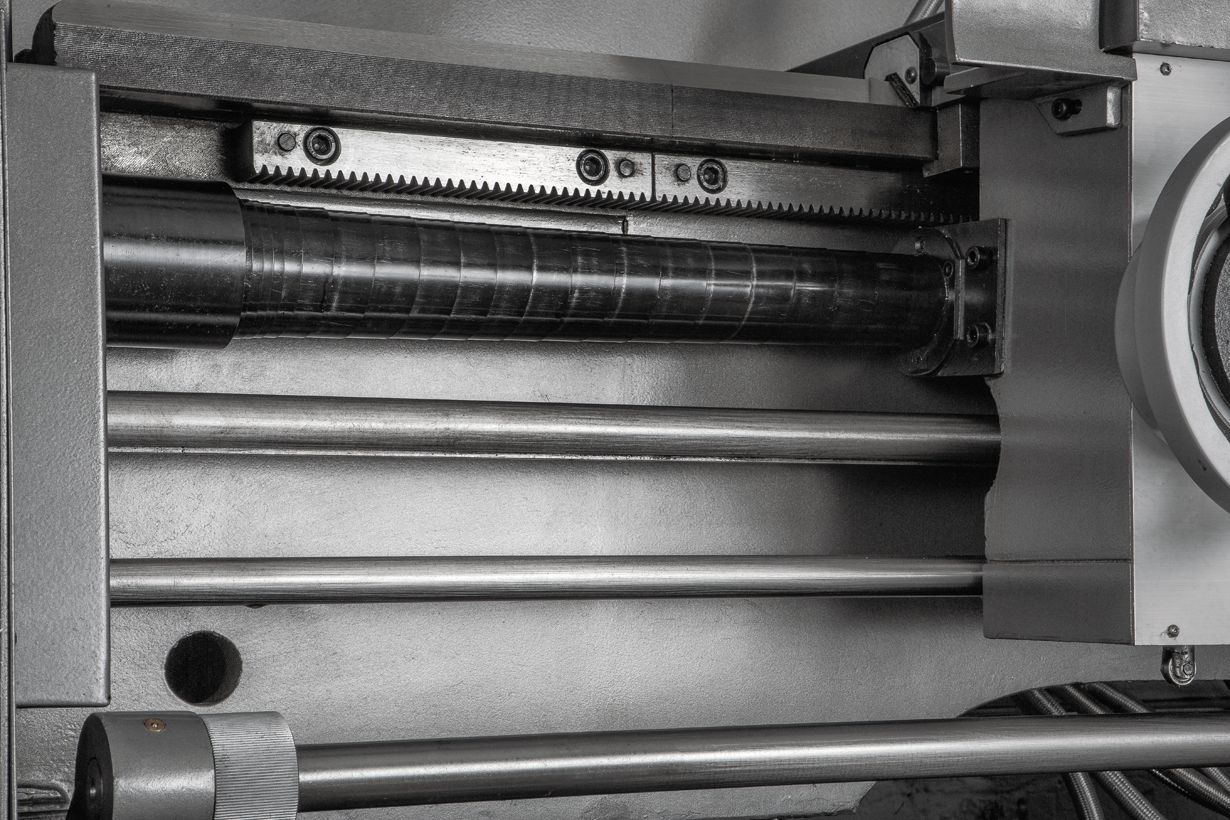

Защита ходового винта

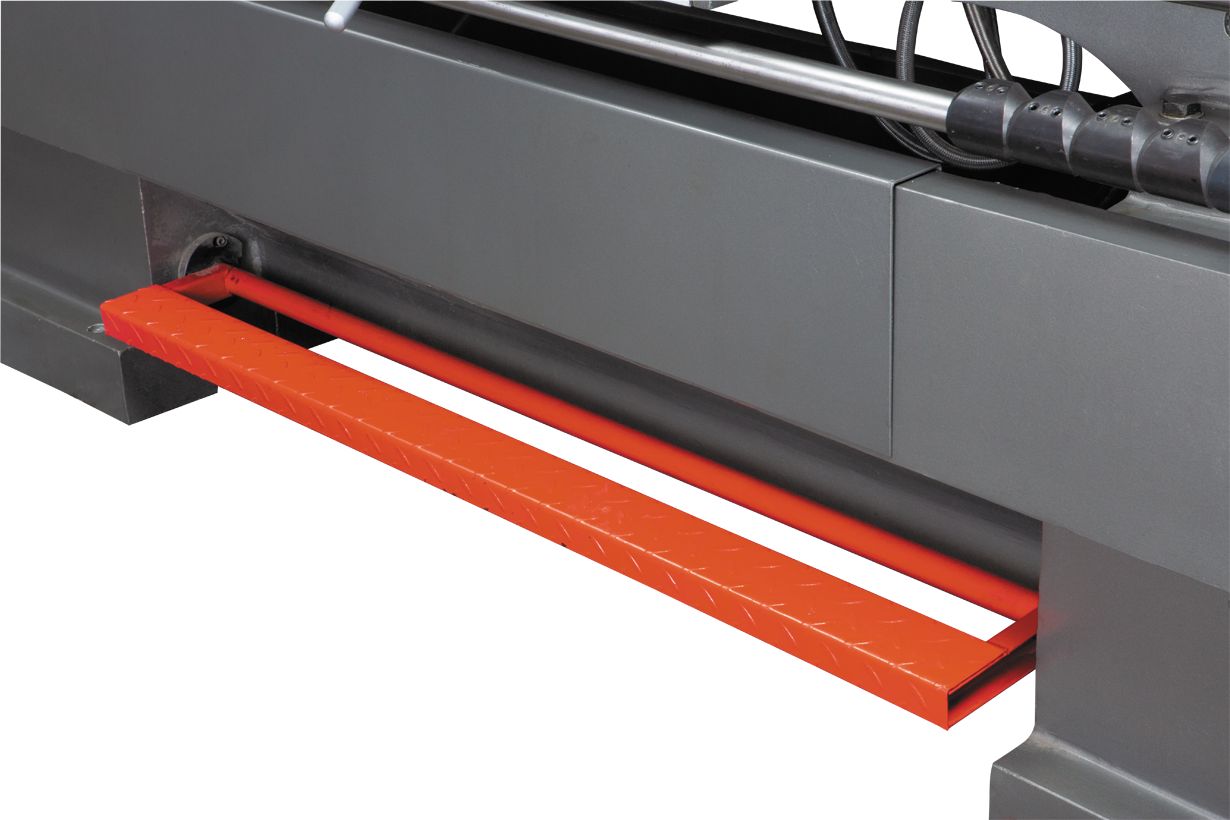

Ножной тормоз шпинделя с концевым выключателем

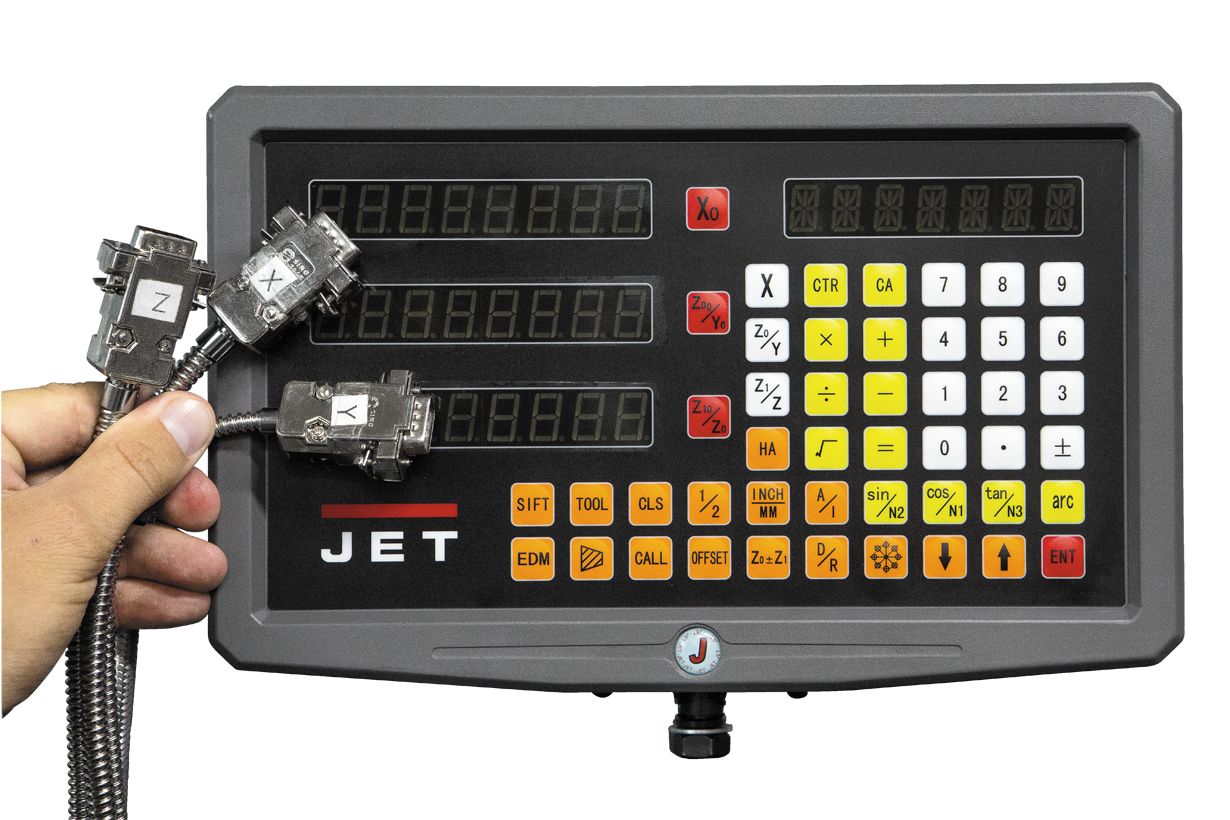

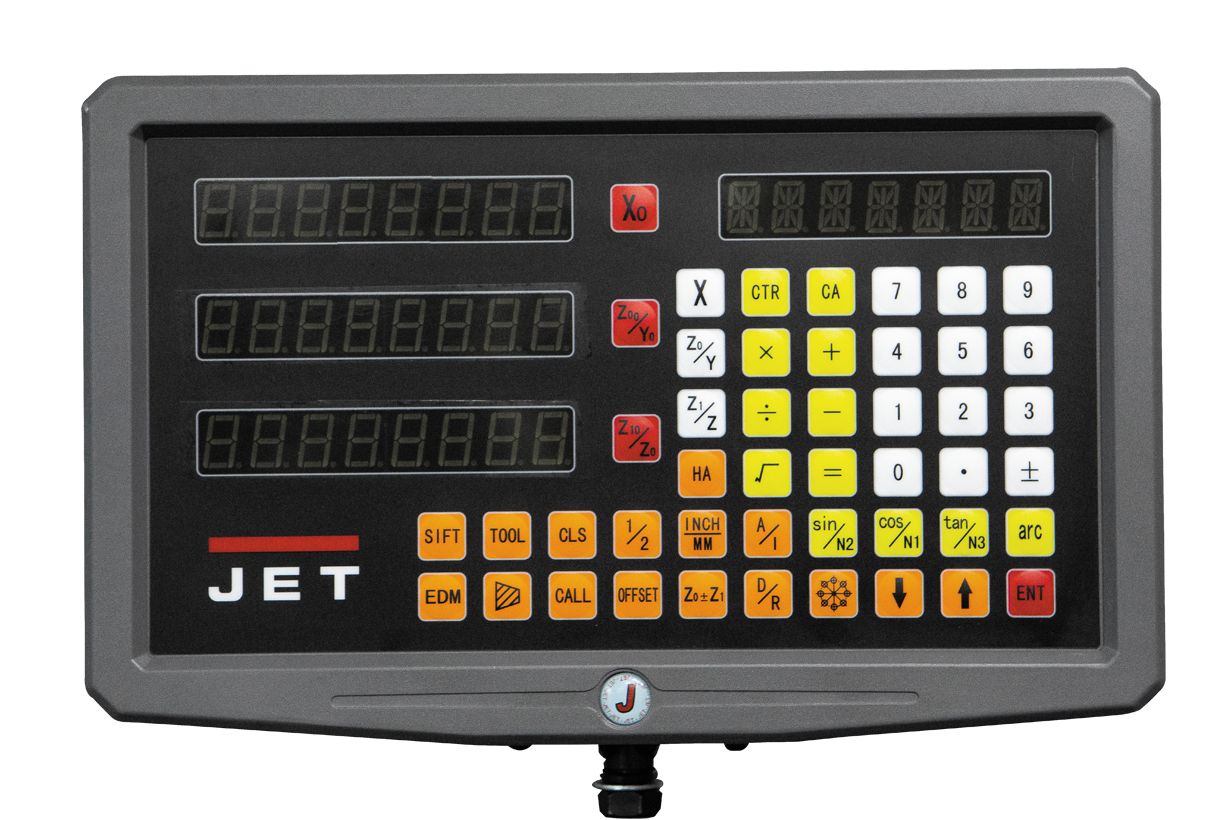

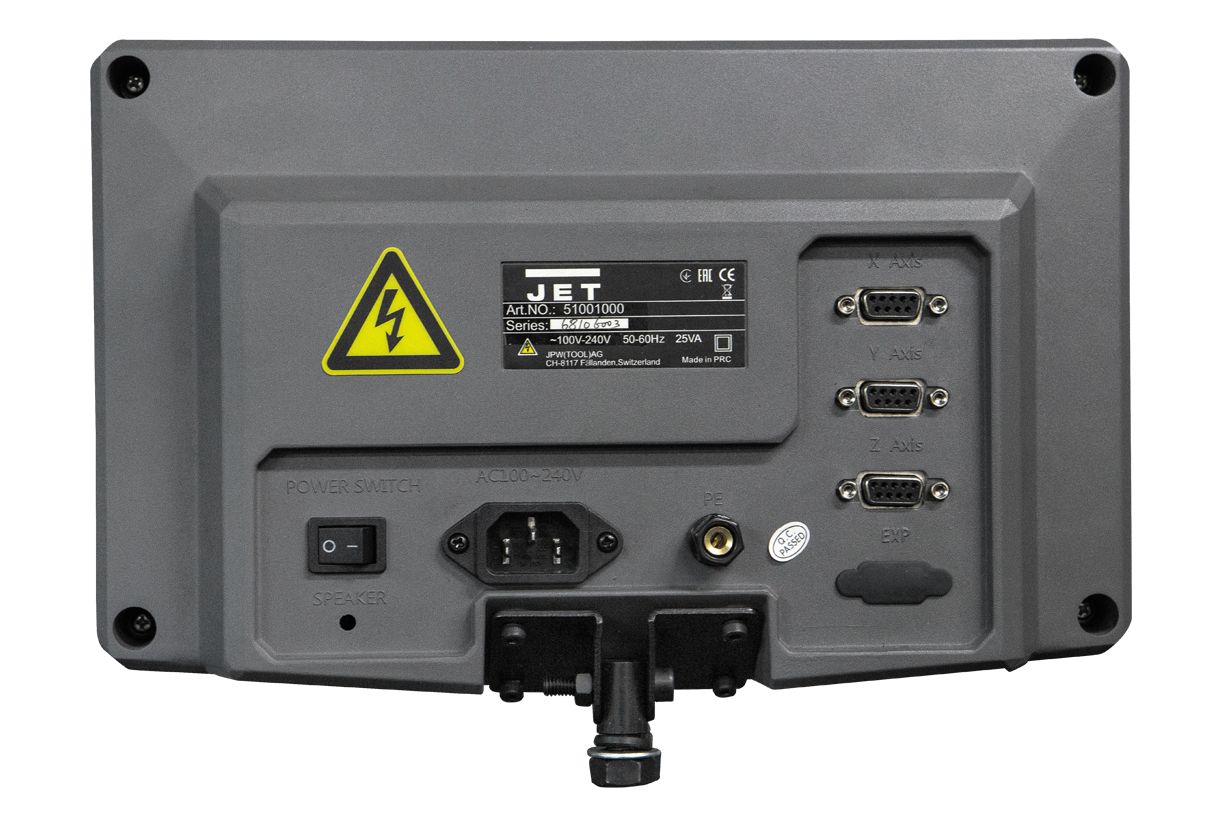

УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

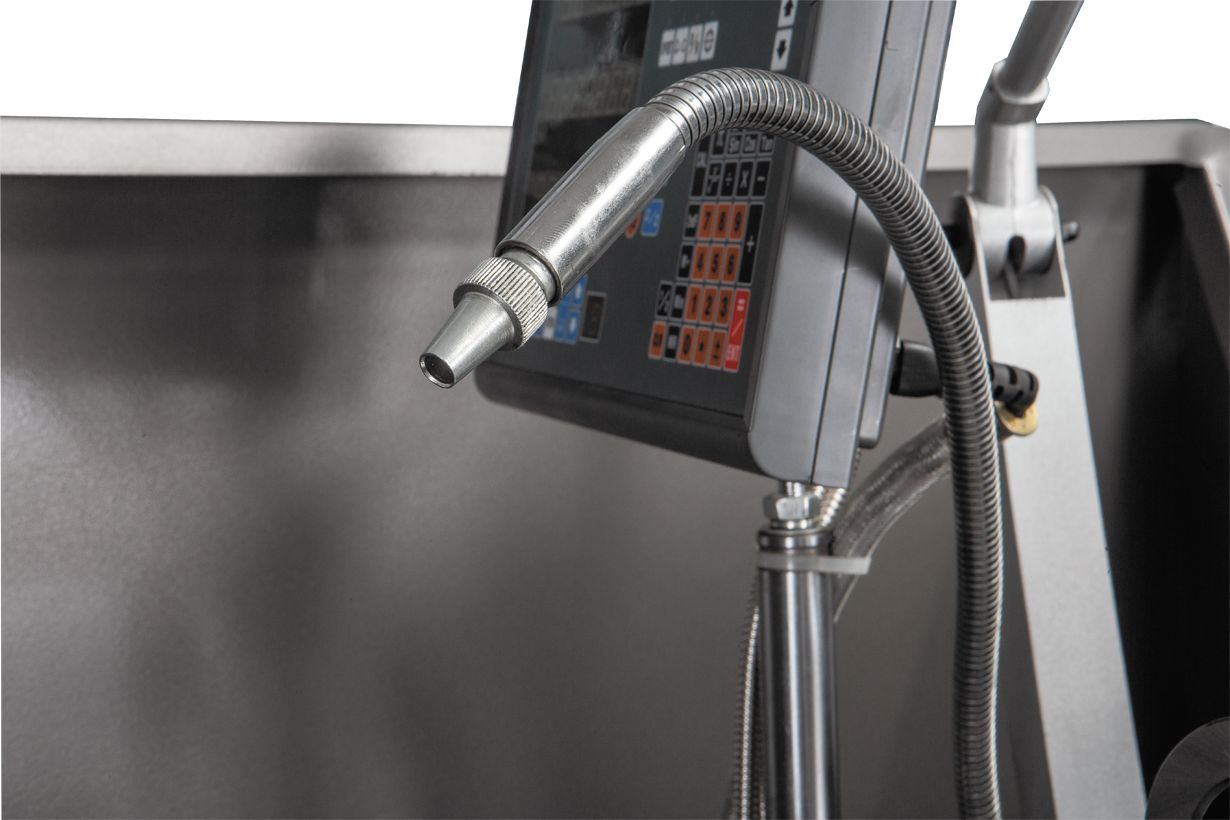

Система подвода СОЖ

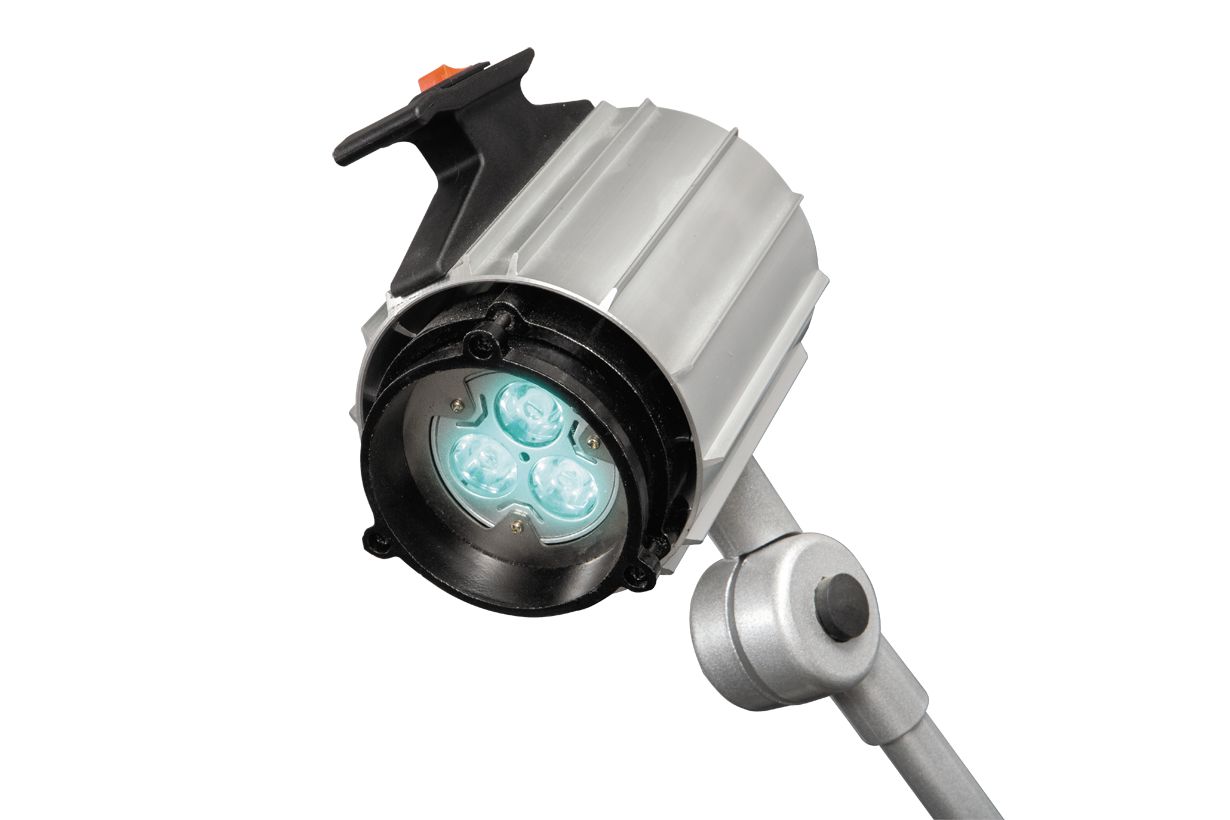

Галогенная лампа местного освещения

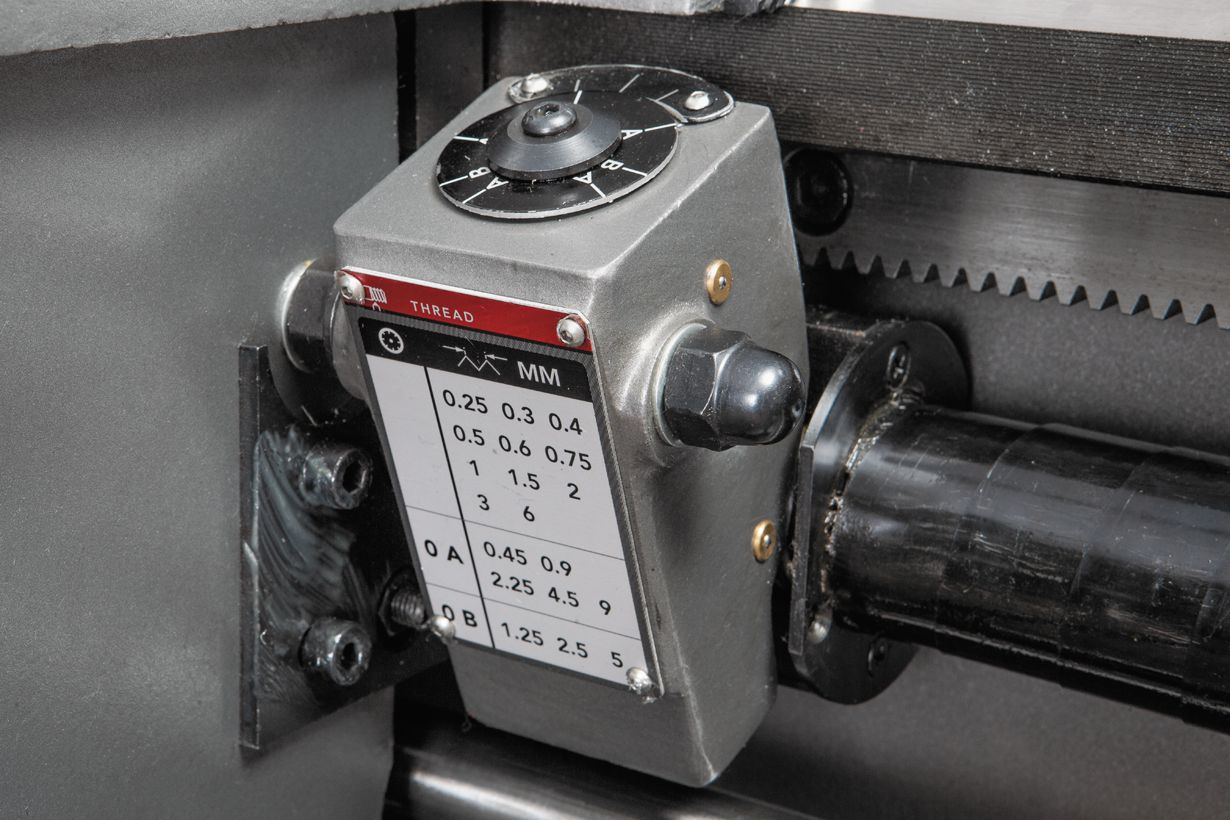

Указатель резьбы
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Ящик с инструментом
Комплект виброопор
Руководство по эксплуатации
4-х кулачковая планшайба Ø300 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Невращающийся упорный центр МК-5
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Ускоренное перемещение продольного суппорта
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Защита резцедержателя
Защита ходового винта
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Указатель резьбы
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Ящик с инструментом
Комплект виброопор
Руководство по эксплуатации
