ОСОБЕННОСТИ:
• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Регулировка зазоров направляющих при помощи клиновых планок
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Современный аналог 1А62

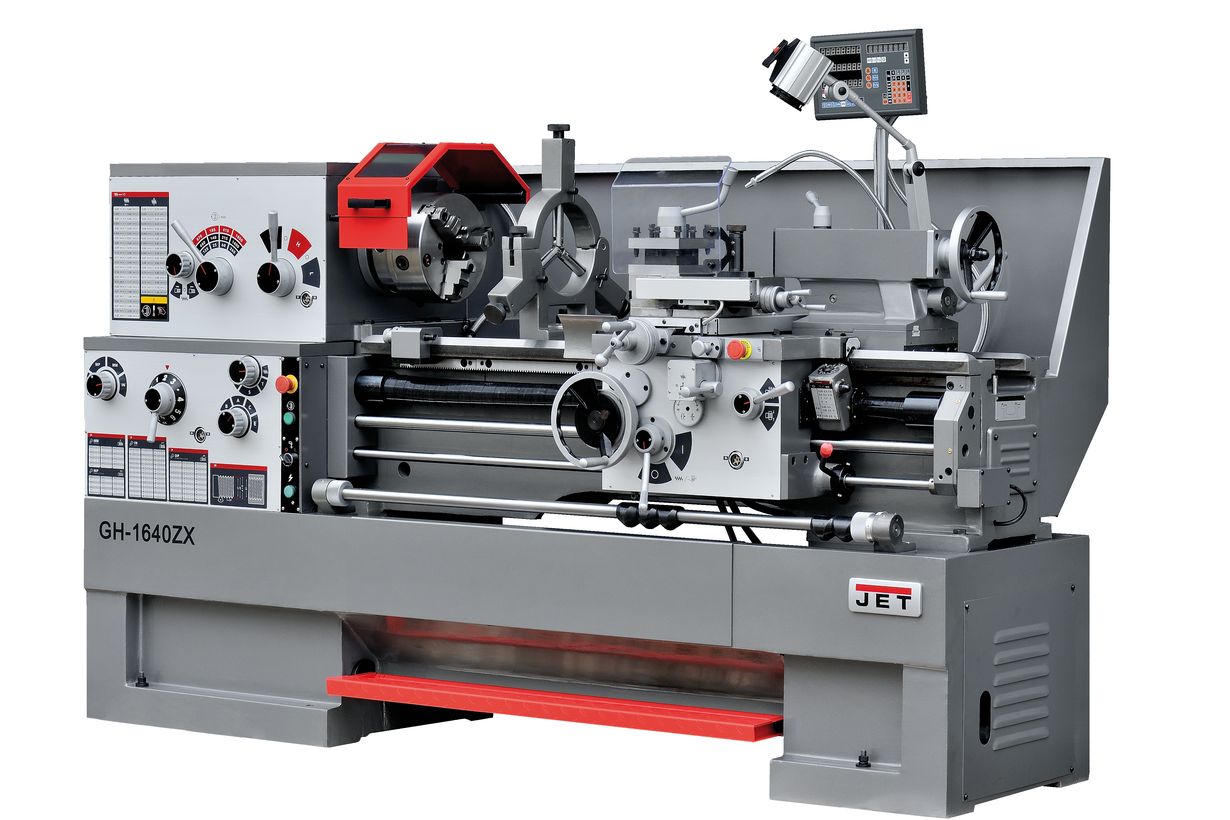

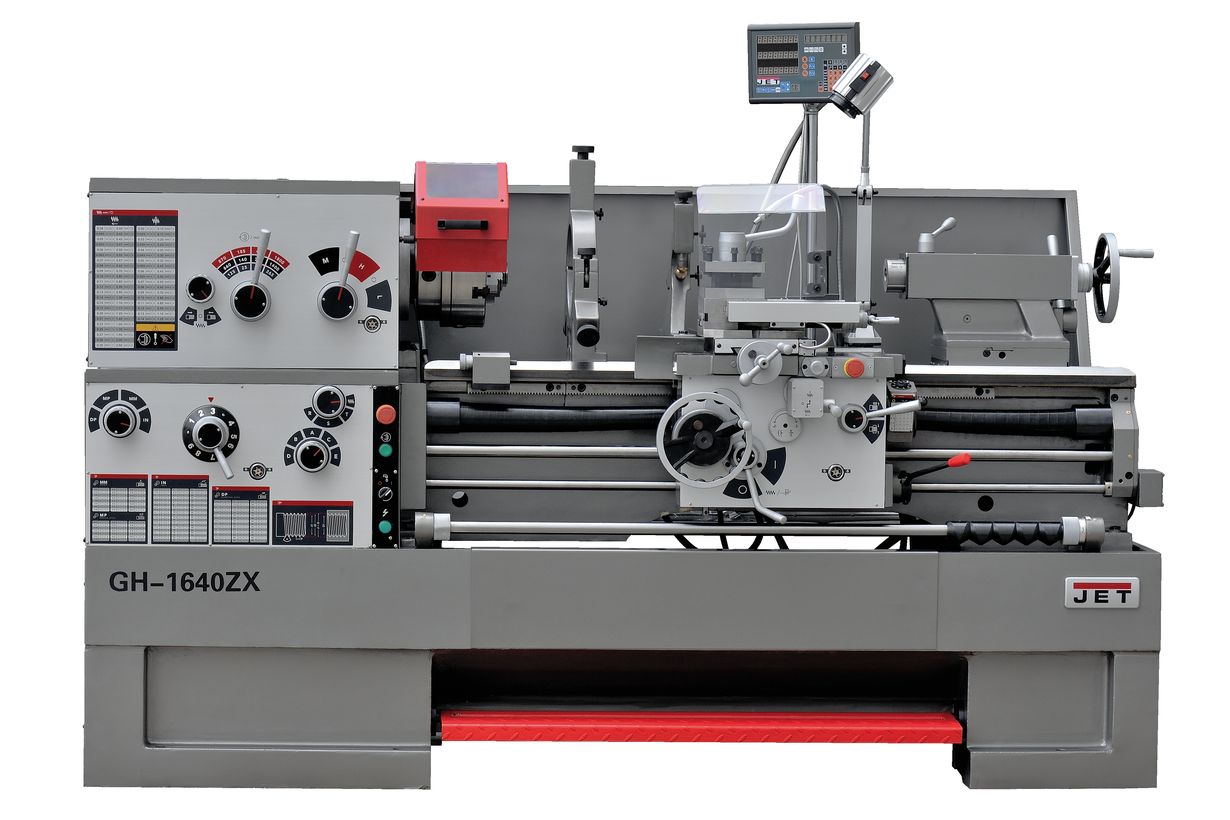

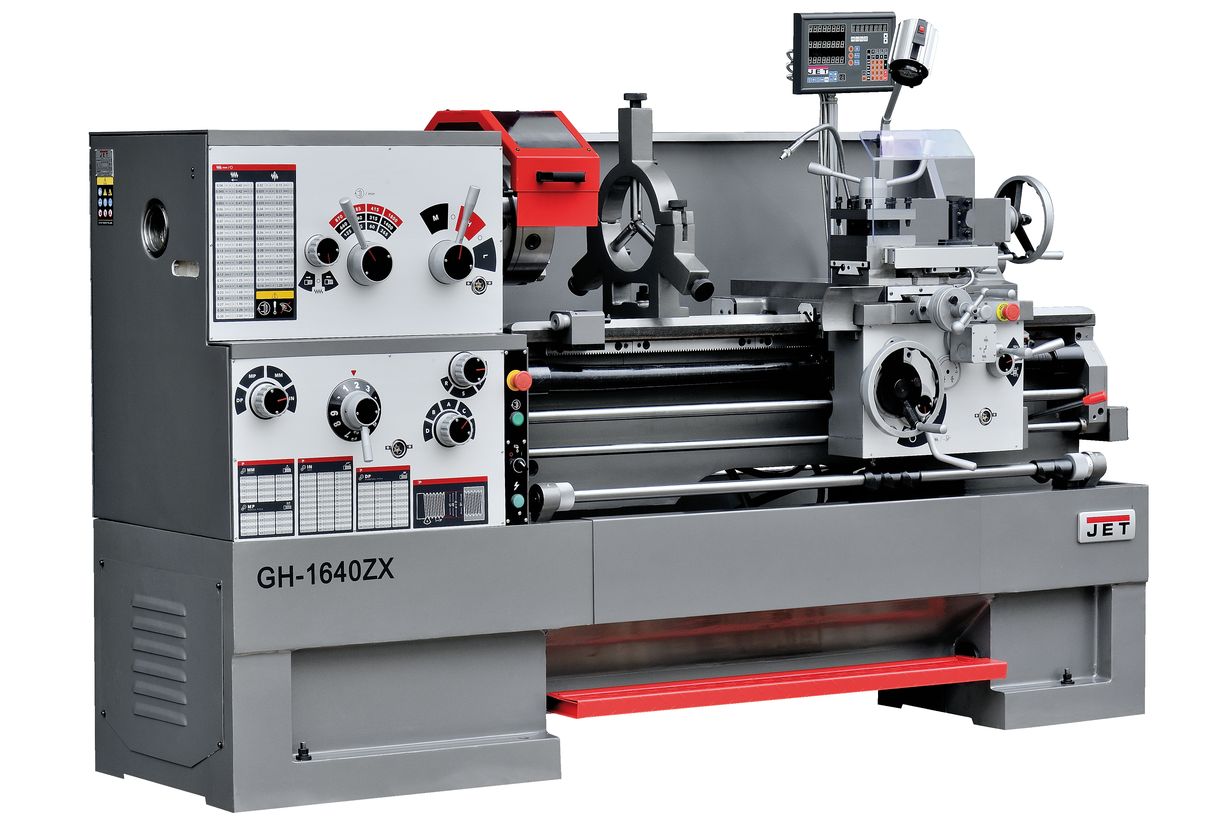

Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм.
Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.
Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Регулировка зазоров направляющих при помощи клиновых планок
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Современный аналог 1А62
Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм.
Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.
Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
Бренд:
JET
Напряжение:
400 В
Диаметр обработки над станиной:
400 мм
Диаметр обточки над поперечным суппортом:
254 мм
Расстояние между центрами:
1000 мм
Диаметр обточки над съемным мостиком, gap:
640 мм
Длина съемного мостика:
310 мм
Ширина станина:
335 мм
Ход поперечного суппорта:
228 мм
Ход верхнего продольного суппорта:
130 мм
Диапазон оборотов шпинделя:
25 - 1800 об/мин
Количество скоростей шпинделя:
12
Внутренний конус шпинделя:
МК-7
Передний конец шпинделя:
D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя:
80 мм
Диапазон продольной подачи:
0,06–1,7 мм/об
Количество продольных подач:
46
Диапазон поперечной подачи:
0,03–0,85 мм/об
Количество поперечных подач:
36
Диапазон метрической резьбы:
0,5 - 20 мм
Количество метрических резьб:
24
Диапазон дюймовой резьбы, TPI:
1-5/8 - 72
Количество дюймовых резьб:
61
Диапазон модульной резьбы, MP:
0,25 - 10
Количество модульных резьб:
20
Диапазон питчевой резьбы, DP:
3-1/4 - 96
Количество питчевых резьб:
45
Шаг продольного ходового винта:
6 мм
Макс. размер инструмента:
25 x 25 мм
Внутренний конус пиноли задней бабки:
МК-4
Ход пиноли задней бабки:
150 мм
Наружный диаметр пиноли задней бабки:
75 мм
Диапазон неподвижного люнета:
20-180 мм
Диапазон подвижного люнета:
12 - 90 мм
Объем бака СОЖ:
15 л
Объём масла (ориентировочно):
12 л
Параметры питающей сети:
3~ 400 В, 50 Гц
Мощность главного двигателя:
5,5 кВт
Мощность насоса СОЖ:
0,09 кВт
Общая потребляемая мощность станка:
6,1 кВт
Устройство защиты потребителя:
25 А
Страна производителя:
Китай
Длина:
2320 мм
Ширина:
1050 мм
Высота:
1340 мм
Масса:
2483 кг
Длина в упаковке:
240 см
Ширина в упаковке:
116 см
Высота в упаковке:
200 см
Масса в упаковке:
2600 кг
3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø300 мм
Планшайба Ø300 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-4
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Защита резцедержателя
Защита ходового винта
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Указатель резьбы
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Ящик с инструментом
Комплект виброопор
Руководство по эксплуатации
4-х кулачковая планшайба Ø300 мм
Планшайба Ø300 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-4
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Защита резцедержателя
Защита ходового винта
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Указатель резьбы
Ключ для 3-х кулачкового патрона
Ключ резцедержателя
Ящик с инструментом
Комплект виброопор
Руководство по эксплуатации
