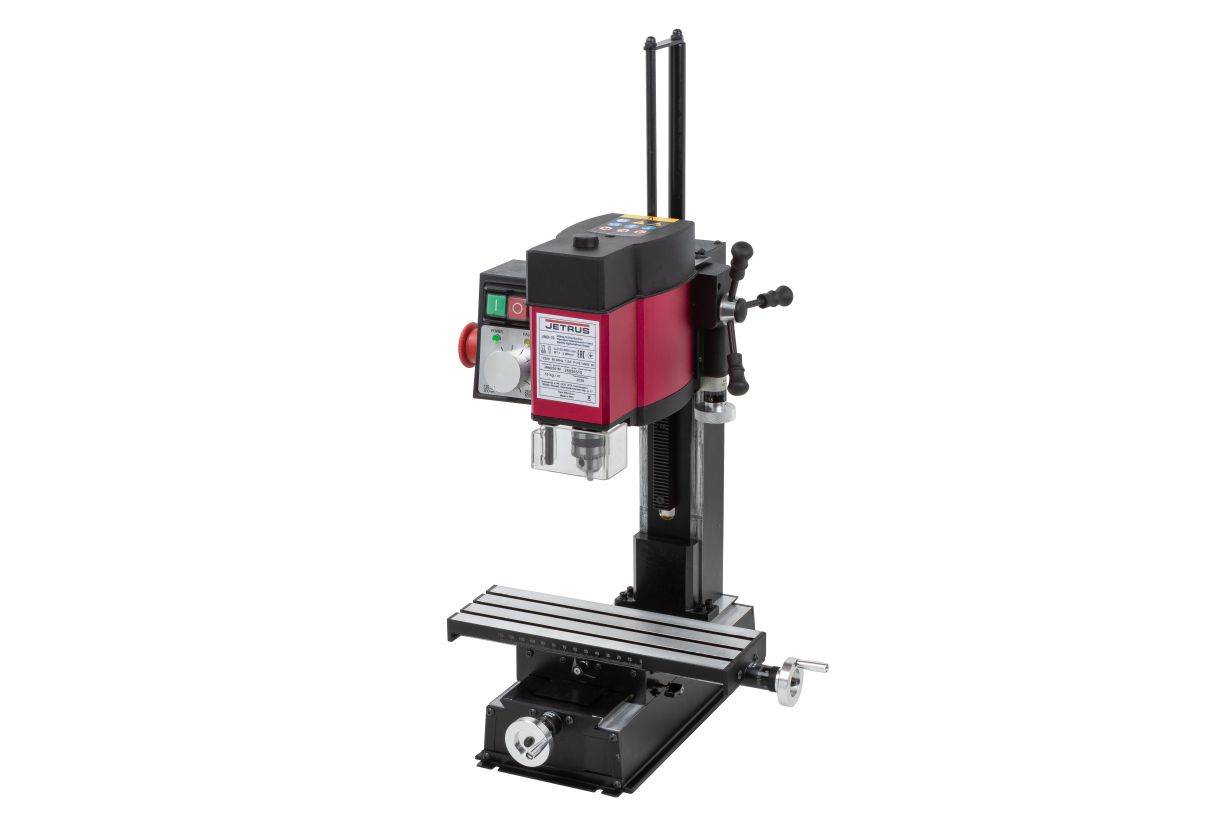

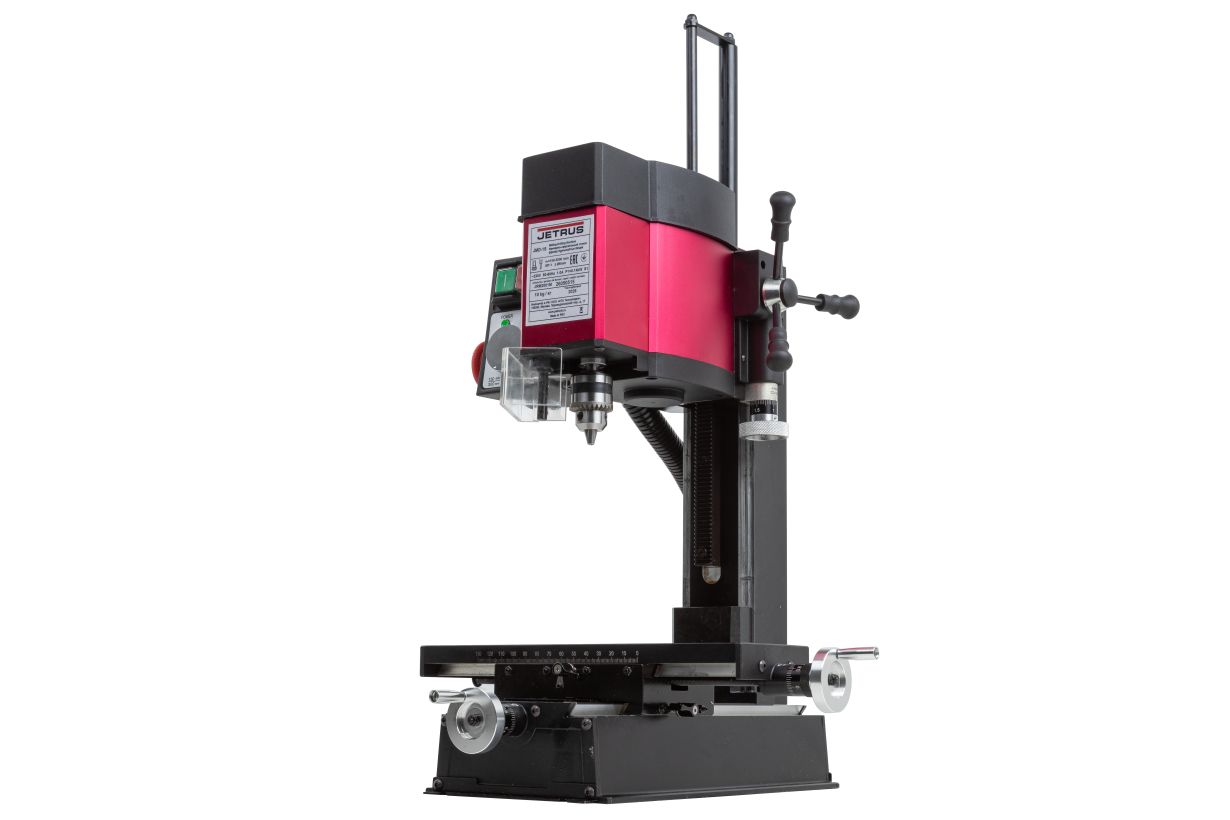

Фрезерно-сверлильный станок JETRUS JMD-1S

ОСОБЕННОСТИ:
  •  Предназначен для индивидуального применения
  •  Работает от обычной розетки 230 В
  •  Подходит для сверления и фрезерования мелких деталей
  •  Станок прочный, но лёгкий, его вес всего 10 кг, его удобно ставить на стол
  •  Основные детали, в т.ч. станина, рабочий стол, колонна, головка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию
  •  Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем
  •  Рабочая зона закрыта прозрачным защитным экраном

Станок JMD‑1S — самый маленький в линейке бытовых сверлильно‑фрезерных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.

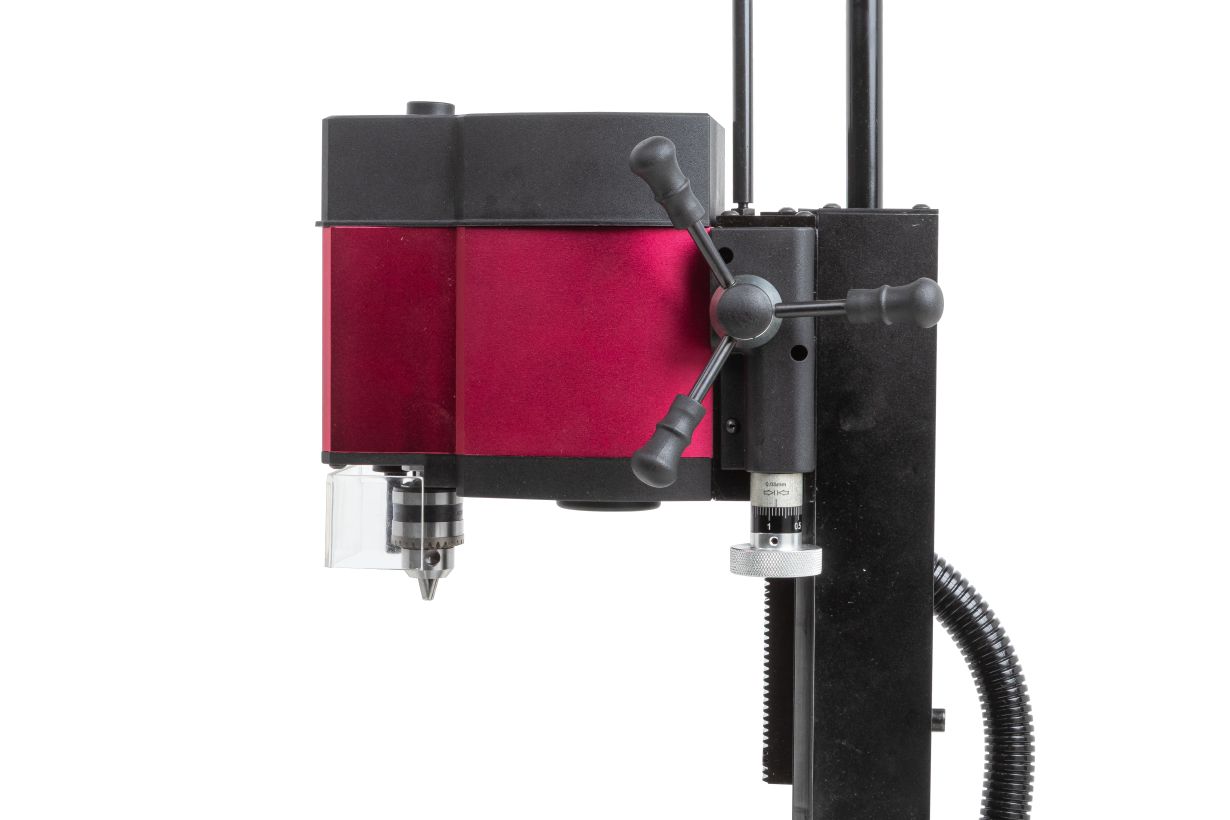

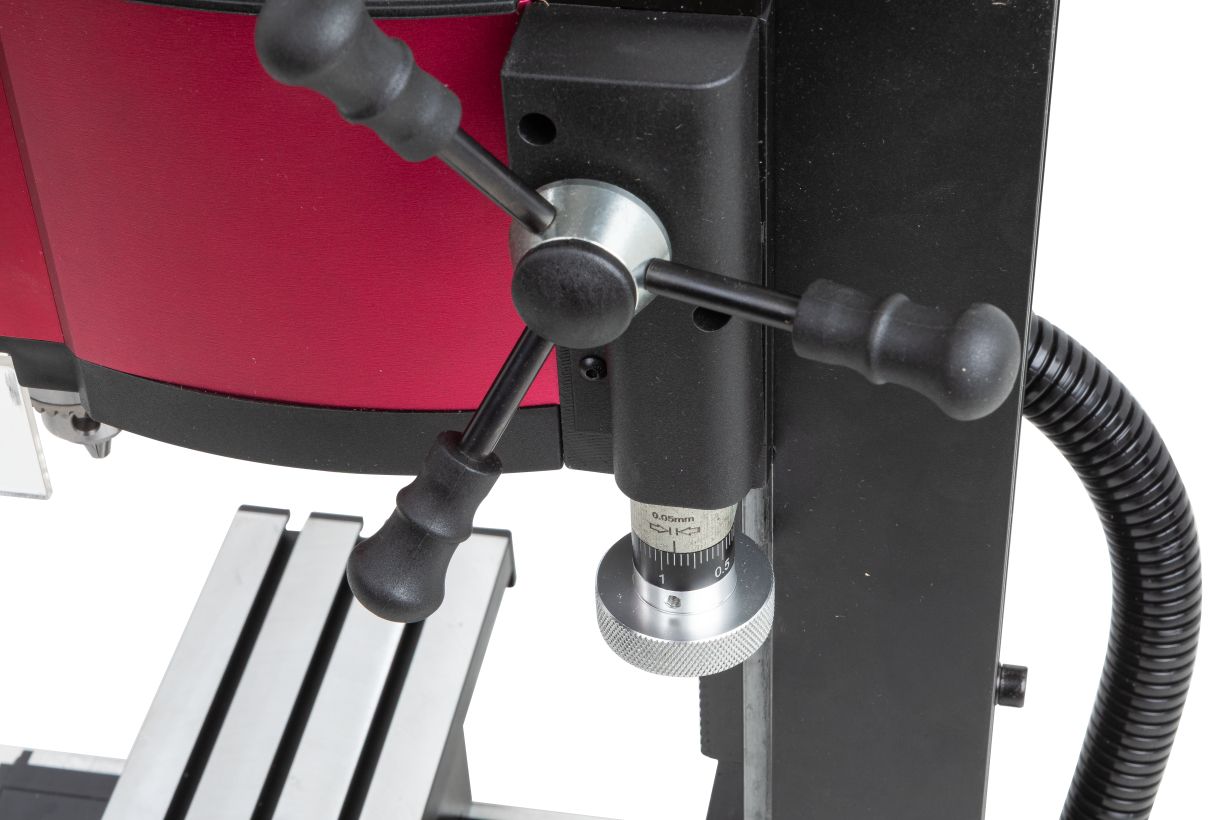

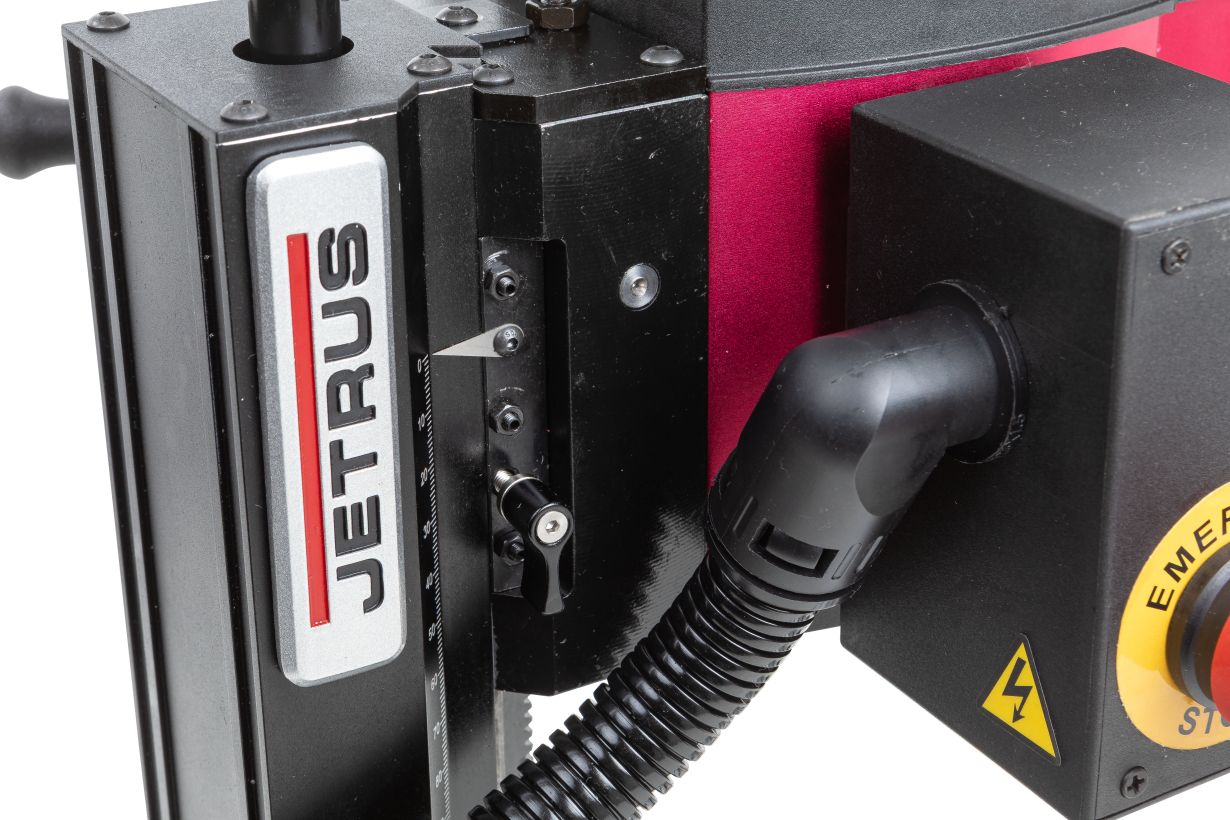

Как устроено сверление: нет отдельной пиноли — чтобы опустить инструмент, двигают всю сверлильную головку с помощью штурвала по зубчатой рейке. Для более точной настройки есть маховик микроподачи. Головка может опуститься максимум на 135 мм.

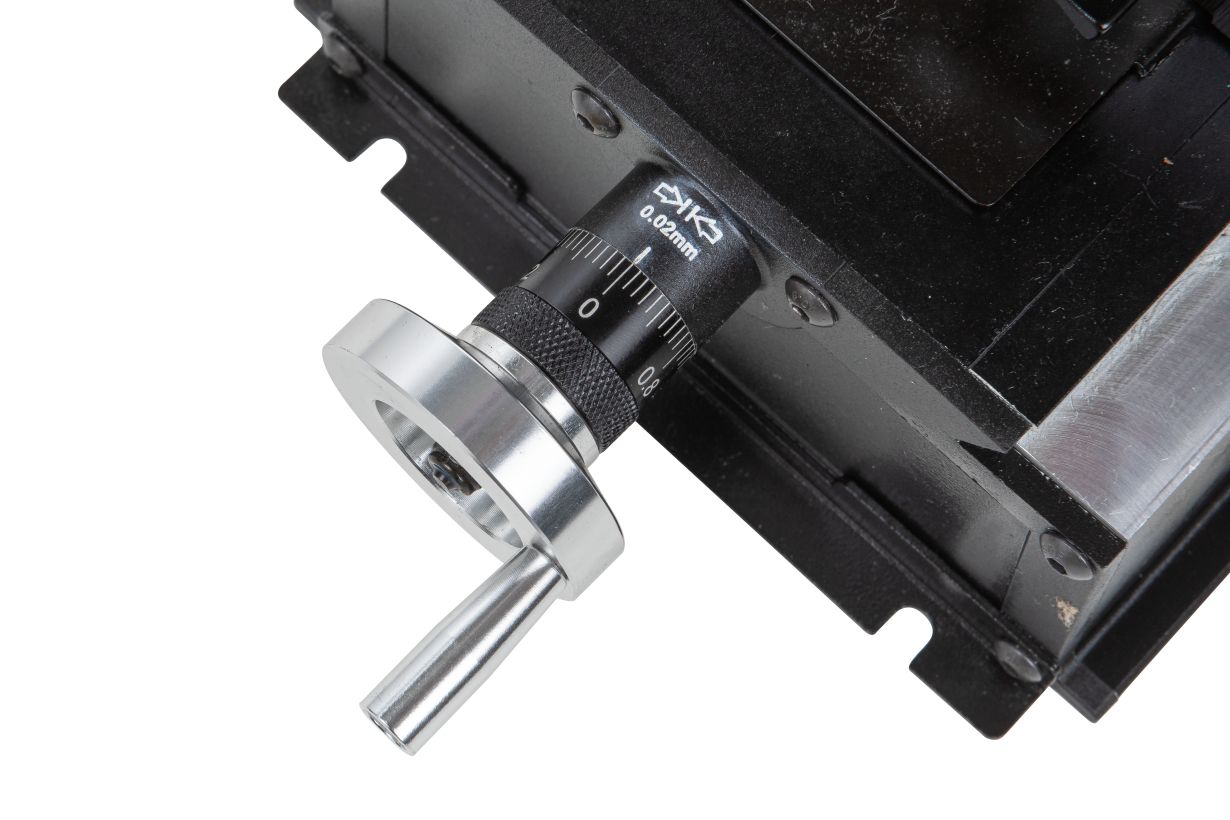

Точность движений контролируют по лимбам (шкалам) на штурвалах:
  •  в продольном и поперечном направлениях: 1 мм за полный оборот, деление - 0,02 мм;
  •  по вертикали: 2,5 мм за оборот, деление - 0,05 мм.

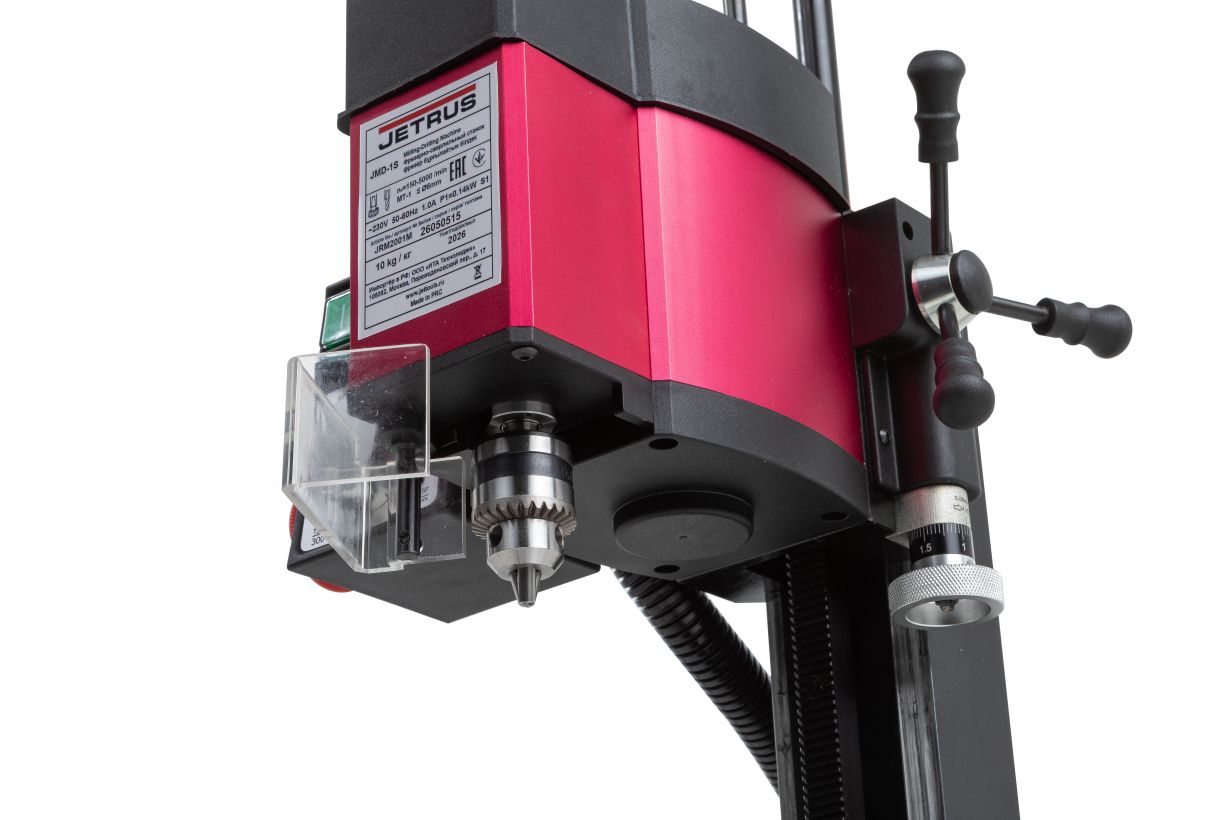

Шпиндель с конусом МК‑1, зажимная тяга — М6×95 мм. Можно сверлить отверстия до 6 мм, фрезеровать — фрезами до 7 мм.

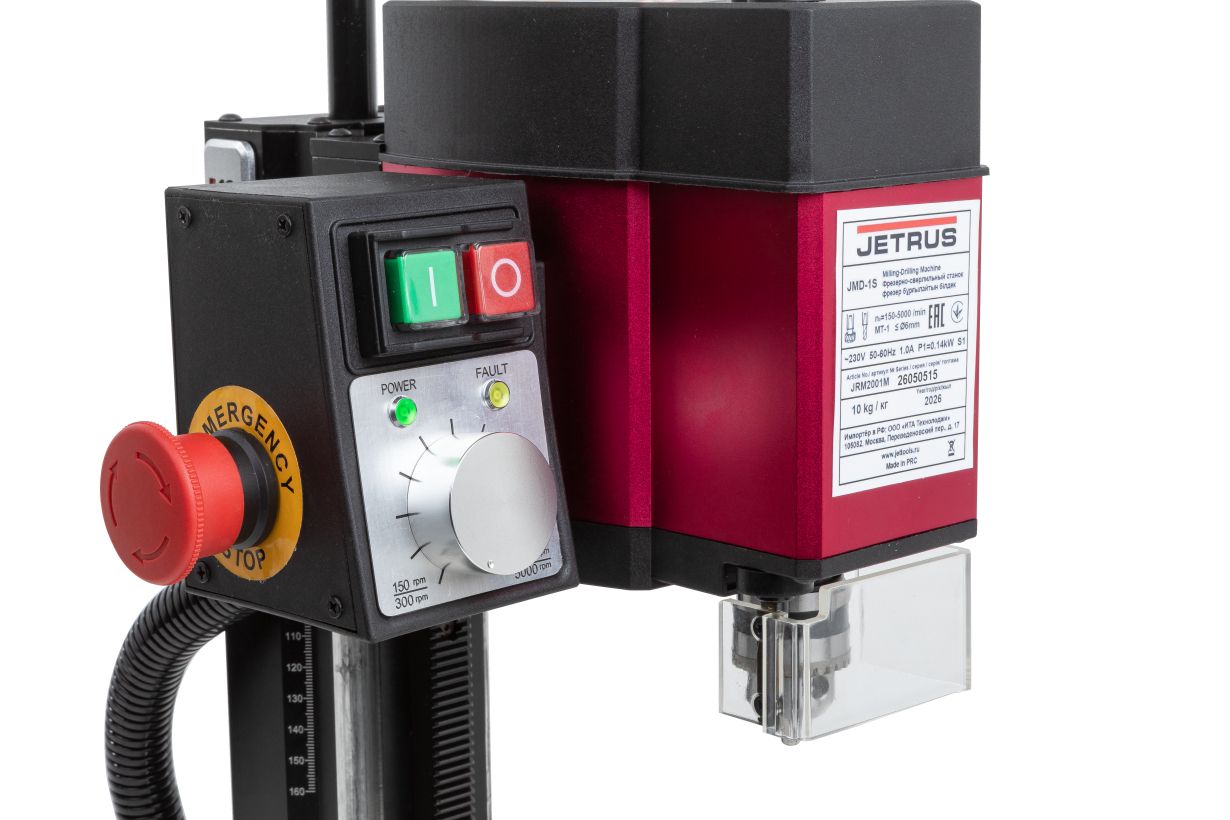

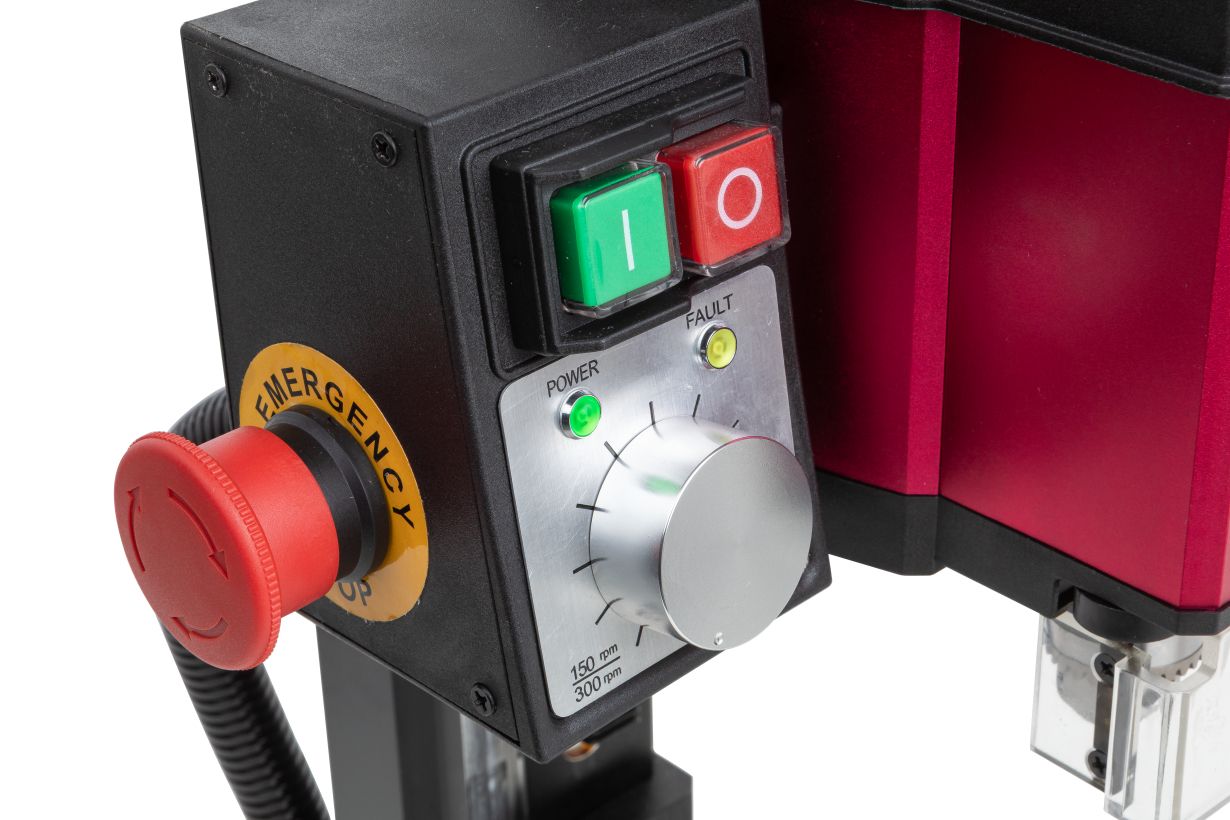

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева на головке. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

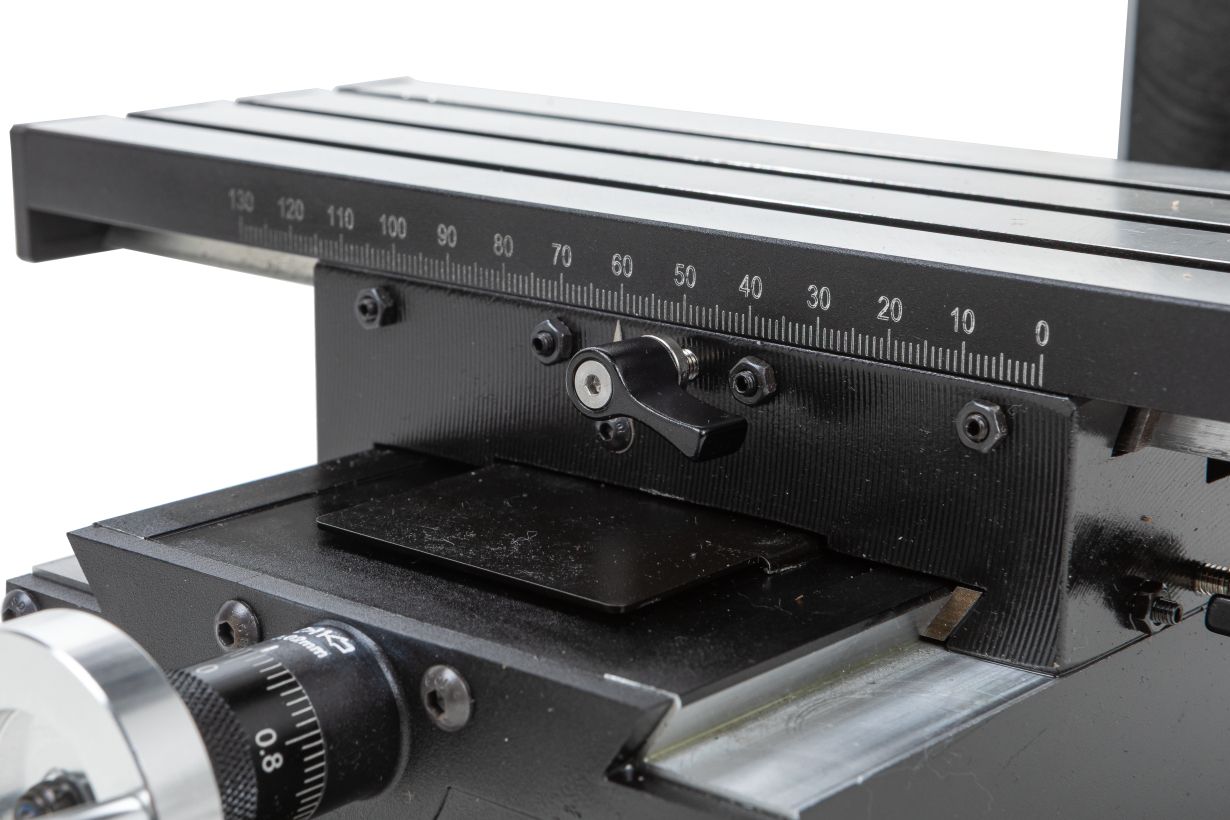

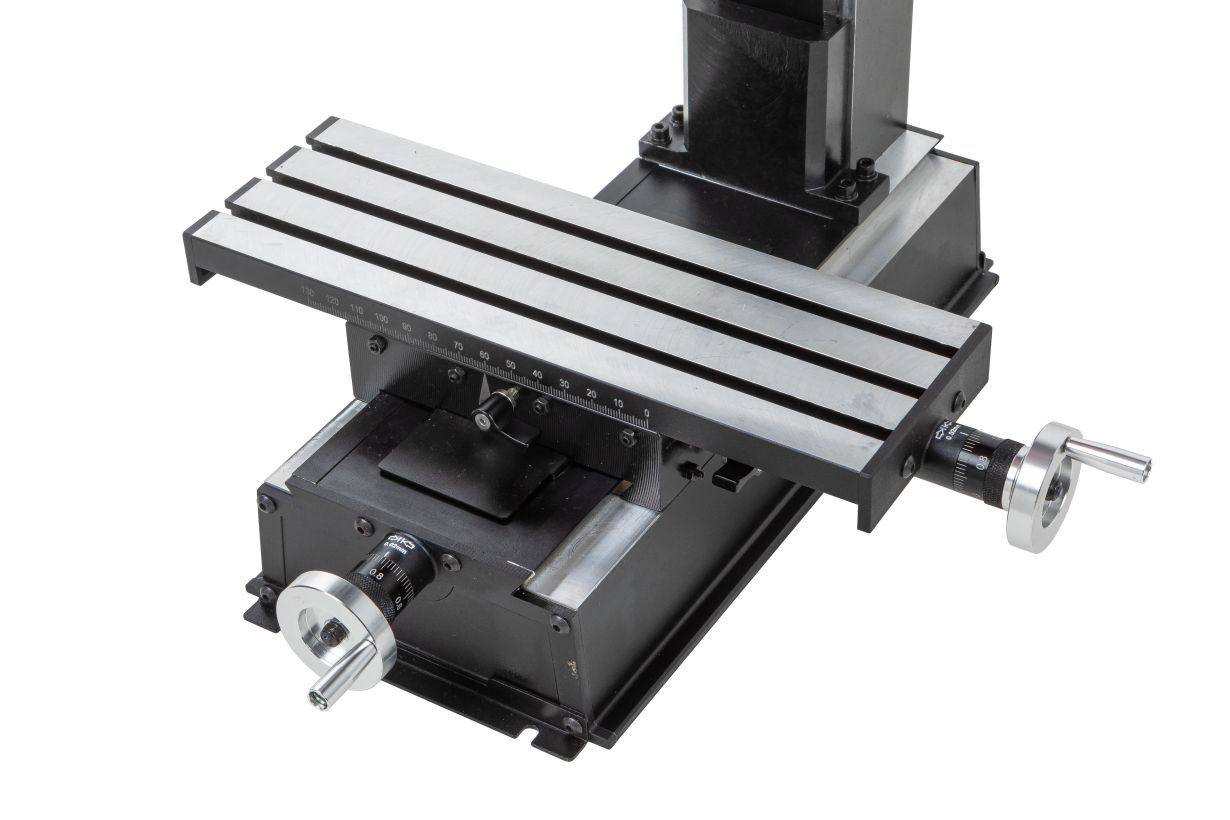

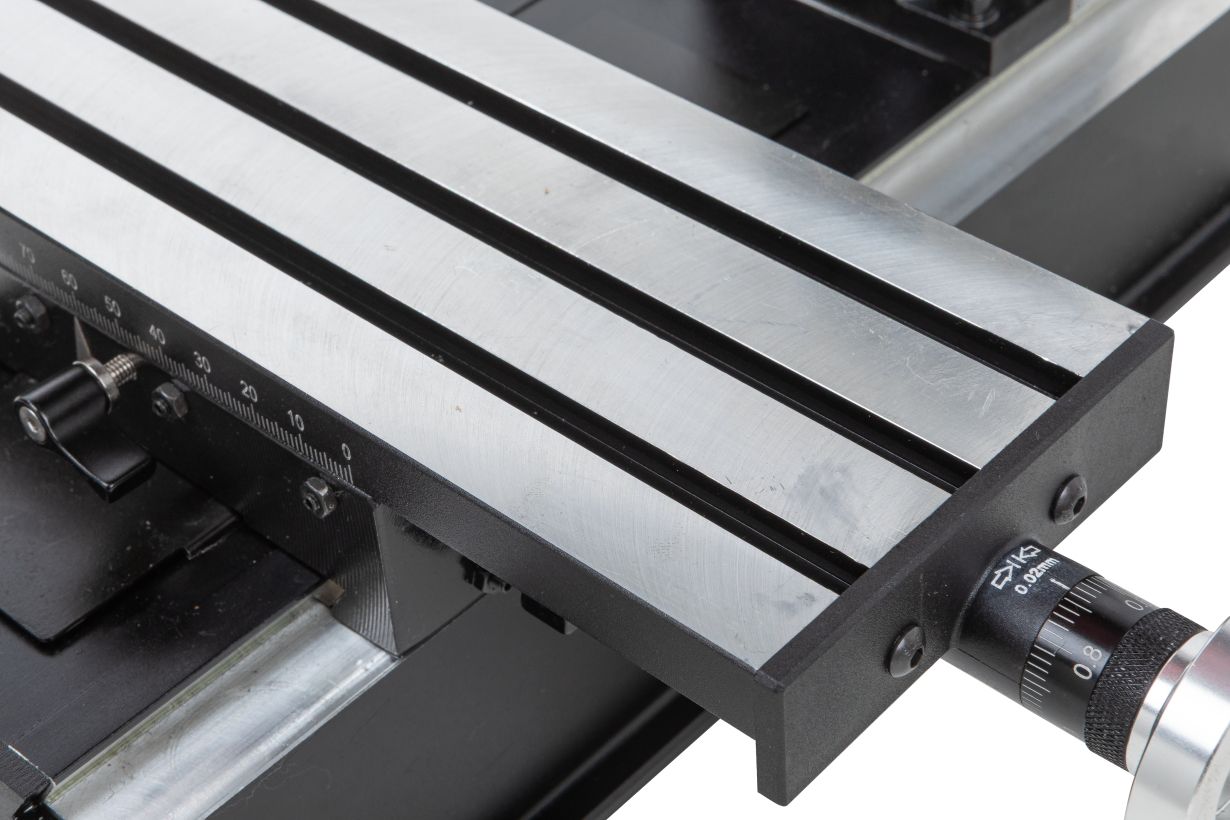

Рабочий стол размером 250×80мм, двигается по направляющим «ласточкин хвост». На нём есть 3 Т‑образных паза шириной 6 мм, расстояние между ними — 23 мм: туда крепят тиски и другие приспособления.
