Фрезерно-сверлильный станок JET JMD-X2L DRO

ОСОБЕННОСТИ:
  •  Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна;
  •  Бесколлекторный двигатель;
  •  Режим резьбонарезания;
  •  Плавная регулировка частоты вращения шпинделя;
  •  Цифровая индикация частоты вращения шпинделя;
  •  Микроподача пиноли шпинделя;
  •  Цифровая индикация микроподачи пиноли шпинделя;
  •  Цифровая индикация линейных перемещений по осям X, Y, Z
  •  Крестовый стол с направляющими типа ласточкин хвост.

Сверлильно-фрезерный станок JMD-X2L DRO представляет собой обновленную модель, поставляемого нами ранее станка JMD-X2S DRO. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления и интегрированного дисплея цифровой индикации.

Станок рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.

Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.

Максимальный ход пиноли шпинделя составляет 68 мм.

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм

JMD-X2L DRO имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.

Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм. Также имеет режим резьбонарезания с максимальной резьбой М12.

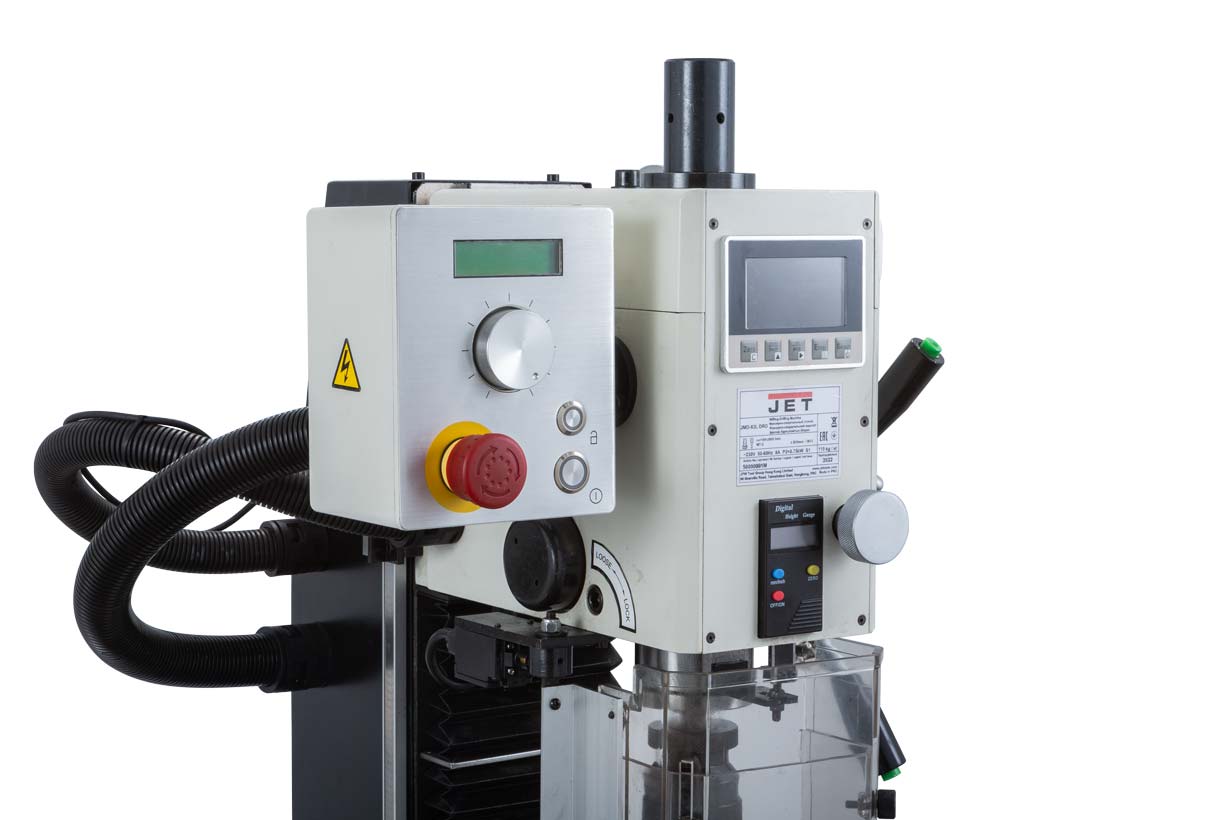

Моторная группа станка JMD-X2L DRO представлена бесколлекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение режима резьбонарезания осуществляется кнопкой на передней панели, а включение реверса – зеленой кнопкой на конце рукоятки штурвала опускания пиноли шпинделя.

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.

Интегрированный дисплей цифровой индикации линейных перемещений по осям X, Y, Z, позволяет достигать большей точности изготовления деталей и сокращение времени обработки.

Масса станка 95кг. Рабочая зона имеет ограждение прозрачным защитным экраном.
