Круглошлифовальный станок JET JPCG-828NC предназначен для шлифования цилиндрических деталей на машиностроительных заводах, инструментальных производствах и в автомобильной промышленности. Станок используется для шлифования цилиндров с помощью циклического перемещения шлифовальной головки. При определенных условиях станок может также шлифовать торцевую поверхность срезом шлифовального круга; заготовка может быть зажата в центрах или зажимном патроне.

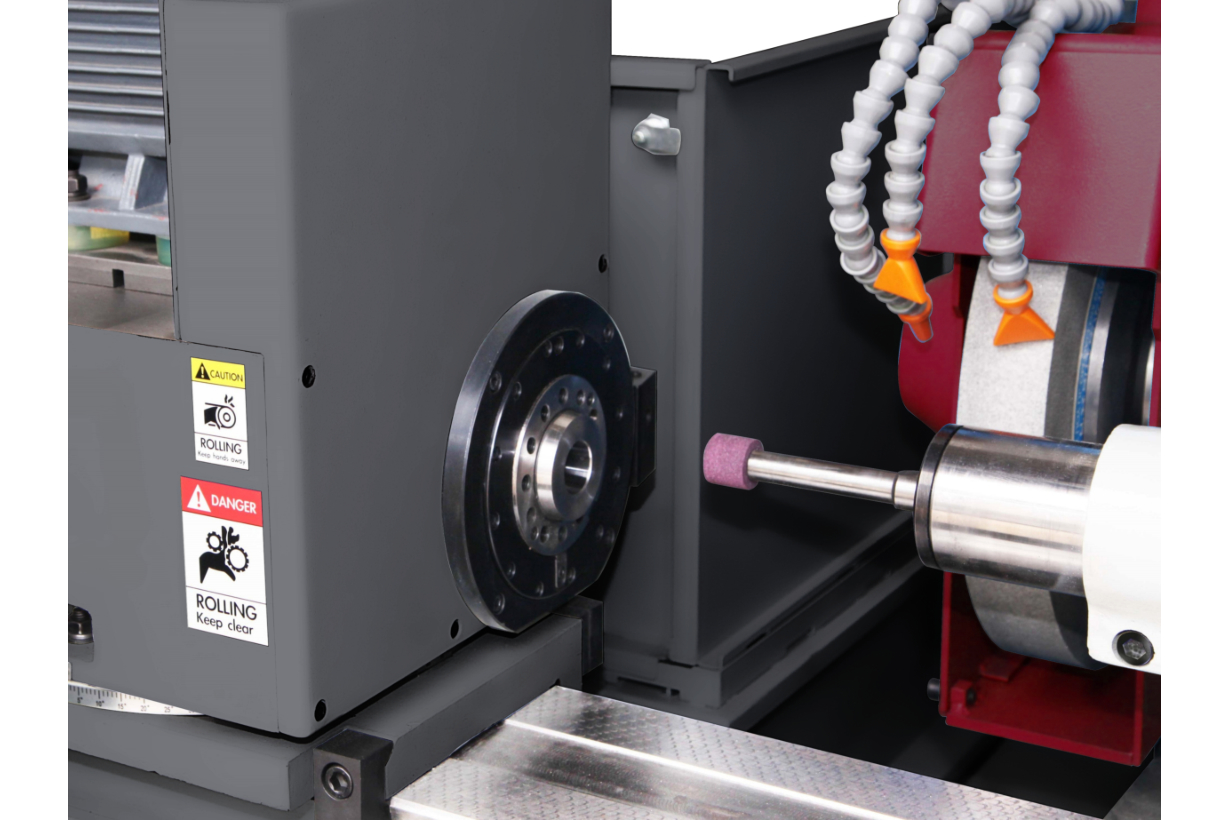

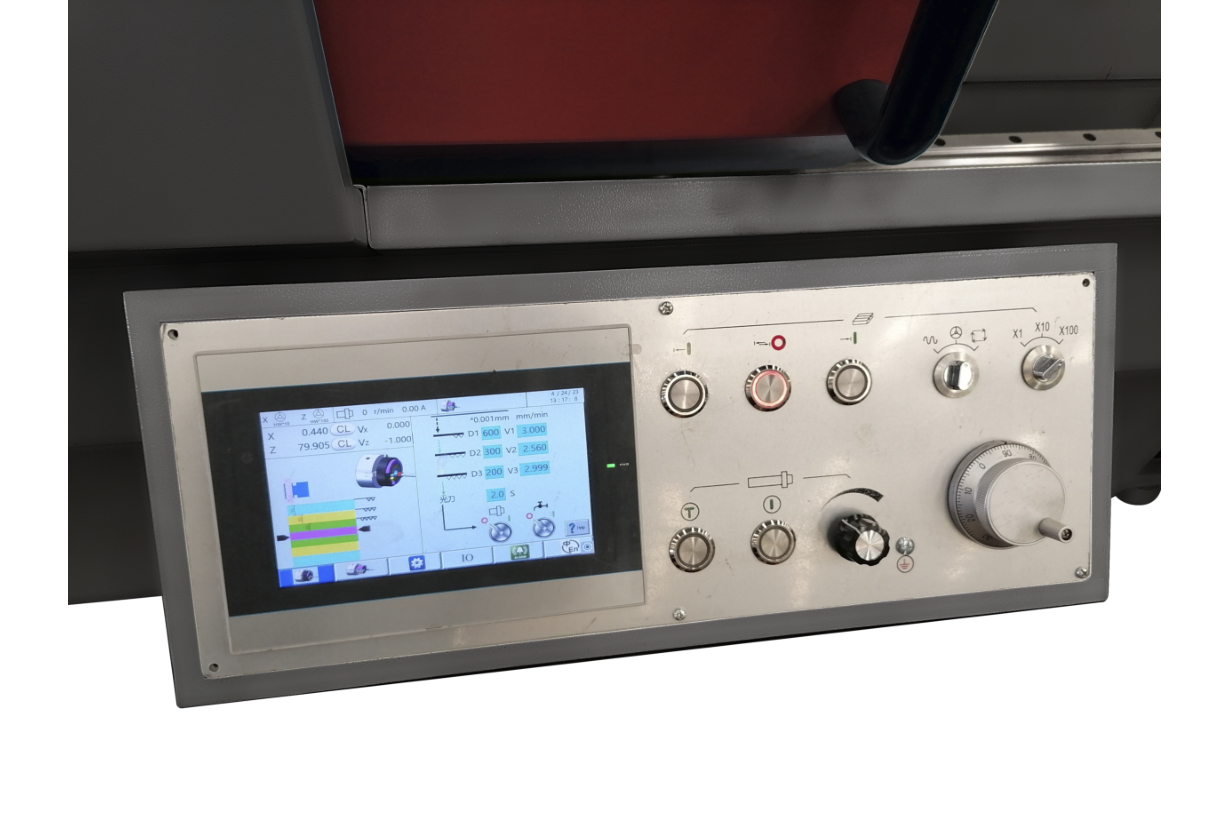

Универсальный круглошлифовальный станок - это очень эффективный станок, в котором используются передовые механические, электрические, серво управляемые и гидравлические технологии. Система управления станком оснащена усовершенствованным ПЛК и цветной сенсорной панелью, а также гениальным встроенным меню для нескольких процессов, что делает управление станком простым и эффективным. Станок состоит из станины, рабочего стола, приводной рабочей головки, шлифовальной головки для наружного шлифования, внутришлифовальным устройством и задней бабки.
Рабочий стол перемещается по направляющей станины (ось Z), и стол образован верхним столом и нижним столом, верхний стол может поворачиваться для шлифования конической поверхности. Рабочий стол приводится в движение серводвигателем и ШВП, может осуществлять ручную подачу, толчковую подачу, автоматическую подачу и набор перемещений. Шлифовальная головка совершает поперечное перемещение (ось X): перемещается по линейной направляющей и приводится в движение серводвигателем и ШВП. Прецизионная линейная направляющая обеспечивает плавное движение, высокую точность и быструю реакцию. Также она может выполнять ручную подачу, толчковую подачу и автоматическую подачу, а также функцию быстрого реверса. Приводная рабочая головка и хвостовик установлены на рабочем столе для зажима обрабатываемой детали и ее поворота. Станок оснащен защитными кожухами с электрозамками. В стандартной комплектации станок оснащен полупрозрачным экраном.
Универсальный круглошлифовальный станок - это очень эффективный станок, в котором используются передовые механические, электрические, серво управляемые и гидравлические технологии. Система управления станком оснащена усовершенствованным ПЛК и цветной сенсорной панелью, а также гениальным встроенным меню для нескольких процессов, что делает управление станком простым и эффективным. Станок состоит из станины, рабочего стола, приводной рабочей головки, шлифовальной головки для наружного шлифования, внутришлифовальным устройством и задней бабки.
Рабочий стол перемещается по направляющей станины (ось Z), и стол образован верхним столом и нижним столом, верхний стол может поворачиваться для шлифования конической поверхности. Рабочий стол приводится в движение серводвигателем и ШВП, может осуществлять ручную подачу, толчковую подачу, автоматическую подачу и набор перемещений. Шлифовальная головка совершает поперечное перемещение (ось X): перемещается по линейной направляющей и приводится в движение серводвигателем и ШВП. Прецизионная линейная направляющая обеспечивает плавное движение, высокую точность и быструю реакцию. Также она может выполнять ручную подачу, толчковую подачу и автоматическую подачу, а также функцию быстрого реверса. Приводная рабочая головка и хвостовик установлены на рабочем столе для зажима обрабатываемой детали и ее поворота. Станок оснащен защитными кожухами с электрозамками. В стандартной комплектации станок оснащен полупрозрачным экраном.
Бренд:
JET
Напряжение:
400 В
Высота центров:
135 мм
Ø наруж. шлифования без центров:
8-200 мм
Ø наруж. шлифования в центрах:
8-60 мм
Длина внешнего шлифования:
600 мм
Ø внутреннего шлифования:
25-100 мм
Глубина внутреннего шлифования:
125 мм
Максимальный вес заготовки:
100 кг
Перемещение рабочего стола:
700 мм
Скорость вертикальной подачи:
0,03-6 м/мин
Микроподача:
0,005 мм
Диапазон поворота стола:
-2-9°
Мощность серводвигателя:
1,5 кВт
Поперечный ход:
205 мм
Скорость поперечной подачи:
0,03-6 мм/мин
Шаг поперечной подачи:
0,001 мм
Мощность серводвигателя:
1,5 кВт
Скорость шпинделя:
26-260 об/мин
Угол поворота:
0-90°
Конус центра шпиндельной бабки:
МК4
Доступный диаметр патрона:
200 мм
Мощность двигателя шпиндельной бабки:
1,1 кВт
Размер шлифовального круга:
Ø400х50хØ127 мм
Окружная скорость круга:
45 м/с
Скорость вращения шпинделя:
2140 об/мин
Быстрый обратный ход:
50 мм
Диапазон поворота головки шлиф. круга:
-10°
Мощность двигателя шлифовальной головки:
4,0 кВт
Ход пиноли:
30 мм
Конус центра задней бабки:
МК4
Привод двигателя задней бабки:
Пневмо
Скорость вращения шпинделя шлифовальной головки:
10 000 об/мин
Мощность двигателя внутришлиф. устройства:
1,1 кВт
Размер шлифовальной оправки:
Ø32х25хØ10 мм
Мощность насоса СОЖ:
0,125 кВт
Скорость потока подачи СОЖ:
25 л/мин
Мощность насоса подачи смазки:
0,1 кВт
Общая мощность:
12,5 кВт
Производственная площадь:
400х250х200 см
Площадь пола для установки станка (ДхШ):
350х2015 мм
Масса:
2700 кг
Длина в упаковке:
345 см
Ширина в упаковке:
210 см
Высота в упаковке:
180 см
Масса в упаковке:
3400 кг
3-х и 4-х кулачковые патроны
2-х и 3-х точечные неподвижные люнеты
Фланец с шлифовальным кругом
Балансировочный стенд с оправкой
Устройства для правки круга c алмазным карандашом
Радиусное устройство для правки круга
Магнитный сепаратор с бумажным фильтром и баком СОЖ
Оправки для шлифования отверстий Ø10мм (10шт)
Центра упорные
Поводки
Опоры для выравнивания станины
Комплект инструментов
2-х и 3-х точечные неподвижные люнеты
Фланец с шлифовальным кругом
Балансировочный стенд с оправкой
Устройства для правки круга c алмазным карандашом
Радиусное устройство для правки круга
Магнитный сепаратор с бумажным фильтром и баком СОЖ
Оправки для шлифования отверстий Ø10мм (10шт)
Центра упорные
Поводки
Опоры для выравнивания станины
Комплект инструментов
